Муфта вводная МВН для металлорукава (щит-металлорукав)
| Артикул | Название | Условный проход металлорукава | Размер резьбы D1 | Размер D2, мм | Размер Dмр, мм | Сертификат | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta45009 | МВН-ЛС-М16-МР10 IP67 ГОФРОМАТИК | 10 мм | М16х1,5 | 26,5 | 9,6 | 04ИДЮ128.RU.С01639 |
324.85
|
|
| zeta45013 | МВН-ЛС-М16-МР12 IP67 ГОФРОМАТИК | 12 мм | М16х1,5 | 27,2 | 11,2 | 04ИДЮ128.RU.С01639 |
396.08
|
|
| zeta45015 | МВН-НС-М16-МР12 IP67 ГОФРОМАТИК | 12 мм | М16х1,5 | 18 | 11,2 | 04ИДЮ128.RU.С01639 |
1778.67
|
|
| zeta45017 | МВН-ЛС-М16-МР15 IP67 ГОФРОМАТИК | 15 мм | М16х1,5 | 26,5 | 14,7 | 04ИДЮ128.RU.С01639 |
406.96
|
|
| zeta45019 | МВН-НС-М16-МР15 IP67 ГОФРОМАТИК | 15 мм | М16х1,5 | 21 | 14,7 | 04ИДЮ128.RU.С01639 |
2083.79
|
|
| zeta45021 | МВН-ЛС-М20-МР15 IP67 ГОФРОМАТИК | 15 мм | М20х1,5 | 27,2 | 14,7 | 04ИДЮ128.RU.С01639 |
467.83
|
|
| zeta45023 | МВН-НС-М20-МР15 IP67 ГОФРОМАТИК | 15 мм | М20х1,5 | 21 | 14,7 | 04ИДЮ128.RU.С01639 |
1990.28
|
|
| zeta45025 | МВН-ЛС-М20-МР18 IP67 ГОФРОМАТИК | 18 мм | М20х1,5 | 33,5 | 16,9 | 04ИДЮ128.RU.С01639 |
560.69
|
|
| zeta45029 | МВН-ЛС-М20-МР20 IP67 ГОФРОМАТИК | 20 мм | М20х1,5 | 33,5 | 19,1 | 04ИДЮ128.RU.С01639 |
569.31
|
|
| zeta45031 | МВН-НС-М20-МР20 IP67 ГОФРОМАТИК | 20 мм | М20х1,5 | 26,5 | 19,1 | 04ИДЮ128.RU.С01639 |
2355.18
|
|
| zeta45033 | МВН-ЛС-М20-МР22 IP67 ГОФРОМАТИК | 20 мм | М20х1,5 | 41 | 20,7 | 04ИДЮ128.RU.С01639 |
861.35
|
|
| zeta45035 | МВН-НС-М20-МР22 IP67 ГОФРОМАТИК | 22 мм | М20х1,5 | 27,2 | 20,7 | 04ИДЮ128.RU.С01639 |
2559.21
|
|
| zeta45037 | МВН-ЛС-М25-МР20 IP67 ГОФРОМАТИК | 20 мм | М25х1,5 | 43 | 19,1 | 04ИДЮ128.RU.С01639 |
650.05
|
|
| zeta45039 | МВН-НС-М25-МР20 IP67 ГОФРОМАТИК | 20 мм | М25х1,5 | 26,5 | 19,1 | 04ИДЮ128.RU.С01639 |
2436.39
|
|
| zeta45041 | МВН-ЛС-М25-МР22 IP67 ГОФРОМАТИК | 22 мм | М25х1,5 | 41 | 20,7 | 04ИДЮ128.RU.С01639 |
736.46
|
|
| zeta45045 | МВН-ЛС-М25-МР25 IP67 ГОФРОМАТИК | 25 мм | М25х1,5 | 43 | 24 | 04ИДЮ128.RU.С01639 |
813.03
|
|
| zeta45047 | МВН-НС-М25-МР25 IP67 ГОФРОМАТИК | 25 мм | М25х1,5 | 33,5 | 24 | 04ИДЮ128.RU.С01639 |
2674.58
|
|
| zeta45049 | МВН-ЛС-М32-МР25 IP67 ГОФРОМАТИК | 25 мм | М32х1,5 | 46,8 | 24 | 04ИДЮ128.RU.С01639 |
1007.39
|
|
| zeta45051 | МВН-НС-М32-МР25 IP67 ГОФРОМАТИК | 25 мм | М32х1,5 | 33,5 | 24 | 04ИДЮ128.RU.С01639 |
2550.00
|
|
| zeta45048 | МВН-ЛР-М32-МР25 IP67 ГОФРОМАТИК | 25 мм | М32х1,5 | 33,5 | 24 | 04ИДЮ128.RU.С01639 |
1035.10
|
|
| zeta45053 | МВН-ЛС-М32-МР32 IP67 ГОФРОМАТИК | 32 мм | М32х1,5 | 48,5 | 30,8 | 04ИДЮ128.RU.С01639 |
1381.79
|
|
| zeta45055 | МВН-НС-М32-МР32 IP67 ГОФРОМАТИК | 32 мм | М32х1,5 | 41 | 30,8 | 04ИДЮ128.RU.С01639 |
3700.71
|
|
| zeta45057 | МВН-ЛС-М32-МР35 IP67 ГОФРОМАТИК | 35 мм | М32х1,5 | 46,8 | 33,5 | 04ИДЮ128.RU.С01639 |
1405.37
|
|
| zeta45061 | МВН-ЛС-М40-МР32 IP67 ГОФРОМАТИК | 32 мм | М40х1,5 | 48,5 | 30,8 | 04ИДЮ128.RU.С01639 |
1335.51
|
|
| zeta45065 | МВН-ЛС-М40-МР35 IP67 ГОФРОМАТИК | 35 мм | М40х1,5 | 59 | 33,5 | 04ИДЮ128.RU.С01639 |
1413.07
|
|
| zeta45069 | МВН-ЛС-М40-МР38 IP67 ГОФРОМАТИК | 38 мм | М40х1,5 | 46,8 | 36,6 | 04ИДЮ128.RU.С01639 |
1711.74
|
|
| zeta45085 | МВН-ЛС-М50-МР50 IP67 ГОФРОМАТИК | 50 мм | М50х1,5 | 59 | 48 | 04ИДЮ128.RU.С01639 |
2603.42
|
|
| zeta45101 | МВН-ЛС-G1/2-МР15 IP67 ГОФРОМАТИК | 15 мм | G1/2 | 21 | 14,7 | 04ИДЮ128.RU.С01639 |
541.50
|
|
| zeta45103 | МВН-НС-G1/2-МР15 IP67 ГОФРОМАТИК | 15 мм | G1/2 | 21 | 14,7 | 04ИДЮ11.RU.С00128 |
2211.71
|
|
| zeta45105 | МВН-ЛС-G1/2-МР18 IP67 ГОФРОМАТИК | 18 мм | G1/2 | 24,5 | 16,9 | 04ИДЮ128.RU.С01639 |
622.63
|
|
| zeta45109 | МВН-ЛС-G1/2-МР20 IP67 ГОФРОМАТИК | 20 мм | G1/2 | 26,5 | 19,1 | 04ИДЮ128.RU.С01639 |
703.48
|
|
| zeta45111 | МВН-НС-G1/2-МР20 IP67 ГОФРОМАТИК | 20 мм | G1/2 | 26,5 | 19,1 | 04ИДЮ11.RU.С00128 |
3016.43
|
|
| zeta45117 | МВН-ЛС-G3/4-МР20 IP67 ГОФРОМАТИК | 20 мм | G3/4 | 26,5 | 19,1 | 04ИДЮ128.RU.С01639 |
756.11
|
|
| zeta45119 | МВН-НС-G3/4-МР20 IP67 ГОФРОМАТИК | 20 мм | G3/4 | 26,5 | 19,1 | 04ИДЮ11.RU.С00128 |
2783.29
|
|
| zeta45125 | МВН-ЛС-G3/4-МР25 IP67 ГОФРОМАТИК | 25 мм | G3/4 | 33,5 | 24 | 04ИДЮ128.RU.С01639 |
1026.86
|
|
| zeta45127 | МВН-НС-G3/4-МР25 IP67 ГОФРОМАТИК | 25 мм | G3/4 | 33,5 | 24 | 04ИДЮ11.RU.С00128 |
3151.23
|
|
| zeta45129 | МВН-ЛС-G1-МР25 IP67 ГОФРОМАТИК | 25 мм | G1 | 33,5 | 24 | 04ИДЮ128.RU.С01639 |
1115.86
|
|
| zeta45131 | МВН-НС-G1-МР25 IP67 ГОФРОМАТИК | 25 мм | G1 | 33,5 | 24 | 04ИДЮ11.RU.С00128 |
3078.61
|
|
| zeta45133 | МВН-ЛС-G1-МР32 IP67 ГОФРОМАТИК | 32 мм | G1 | 41 | 30,8 | 04ИДЮ128.RU.С01639 |
1597.14
|
|
| zeta45135 | МВН-НС-G1-МР32 IP67 ГОФРОМАТИК | 32 мм | G1 | 41 | 30,8 | 04ИДЮ11.RU.С00128 |
4409.64
|
|
| zeta45137 | МВН-ЛС-G1-МР35 IP67 ГОФРОМАТИК | 35 мм | G1 | 43 | 33,5 | 04ИДЮ128.RU.С01639 |
1487.53
|
|
| zeta45141 | МВН-ЛС-G1 1/4-МР32 IP67 ГОФРОМАТИК | 32 мм | G1 1/4 | 41 | 30,8 | 04ИДЮ128.RU.С01639 |
1698.06
|
|
| zeta45143 | МВН-НС-G1 1/4-МР32 IP67 ГОФРОМАТИК | 32 мм | G1 1/4 | 41 | 30,8 | 04ИДЮ11.RU.С00128 |
4111.00
|
|
| zeta45145 | МВН-ЛС-G1 1/4-МР35 IP67 ГОФРОМАТИК | 35 мм | G1 1/4 | 43 | 33,5 | 04ИДЮ128.RU.С01639 |
1576.51
|
|
| zeta45147 | МВН-НС-G1 1/4-МР35 IP67 ГОФРОМАТИК | 35 мм | G1 1/4 | 43 | 33,5 | 04ИДЮ11.RU.С00128 |
3825.11
|
|
| zeta45151 | МВН-НС-G1 1/4-МР38 IP67 ГОФРОМАТИК | 38 мм | G1 1/4 | 46,8 | 36,6 | 04ИДЮ11.RU.С00128 |
4633.75
|
|
| zeta45159 | МВН-НС-G1 1/2-МР38 IP67 ГОФРОМАТИК | 38 мм | G1 1/2 | 46,8 | 36,6 | 04ИДЮ11.RU.С00128 |
4944.52
|

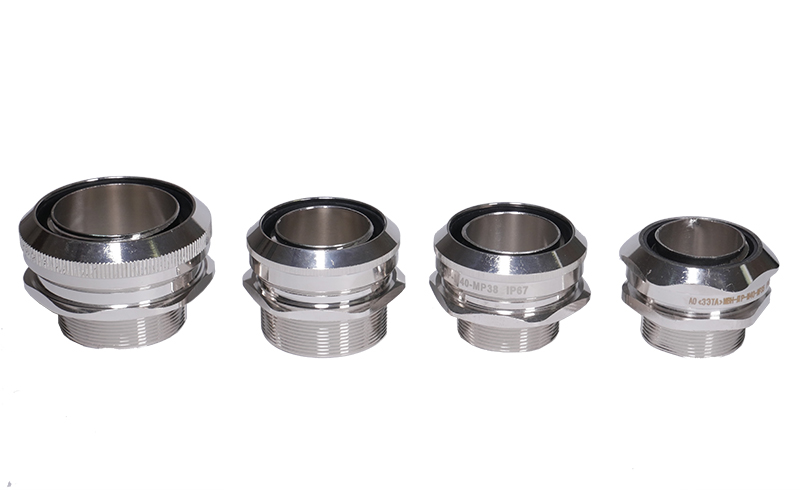

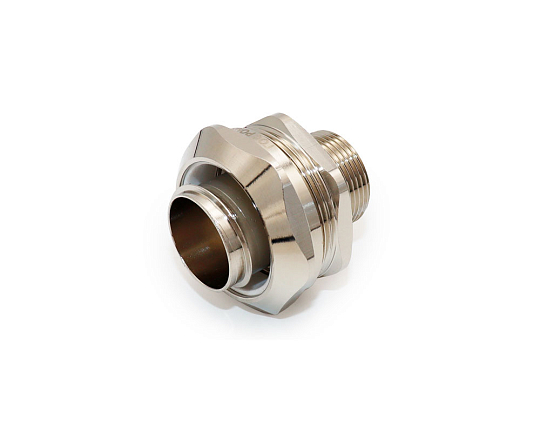

Муфты вводные с наружной присоединительной резьбой МВН изготавливаемые из никелированной латуни или нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования.
Муфты обладают повышенной степенью защиты - IP 67 и изготавливаются с двумя разными материалами уплотнения - силикон и резина МБС (на выбор заказчика). Муфты МВН производятся с тремя типами наружной присоединительной резьбы: метрическая «М», цилиндрическая трубная «G», коническая дюймовая «К» (NPT) по ГОСТ. Устойчивы к воздействию кислот, щелочей, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

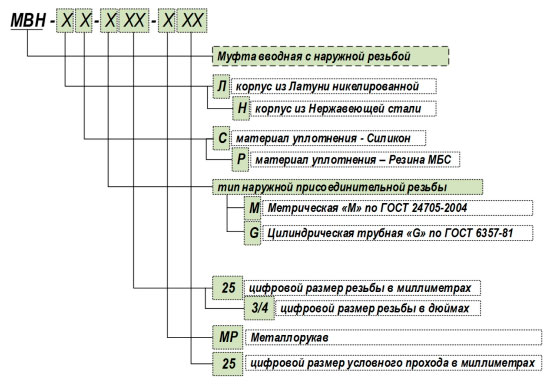

Расшифровка обозначения элемента:
Состав комплекта:
- Корпус.
- Оконцеватель металлорукава.
- Уплотнитель металлорукава.
- Накидная гайка.
Вид изделия
МуфтаКод классификации по ГОСТ Р МЭК 61386.1-2014
044201674403 (с уплотнителем из резины МБС) 045401674403 (с уплотнителем из силикона)Бренд
ГОФРОМАТИК
