Взрывозащищенные кабельные вводы ВКВ2ТН
Ех-кабельный ввод ВКВ2ТН-НС-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31344 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31343 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31342 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-G2 1/2-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31341 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31340 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31339 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31338 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-М75-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31337 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31336 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31335 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31334 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31333 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31332 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31331 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31330 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31329 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31328 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31327 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31326 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31325 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31324 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31323 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31322 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М75-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31321 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31320 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31319 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31318 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-G2-53 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31317 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31316 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31315 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31314 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-М63-57 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31313 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31312 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31311 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31310 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-G2-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31309 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31308 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31307 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31306 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-М63-51 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31305 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31304 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31303 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31302 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31301 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31300 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31299 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛС-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31298 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-ЛР-М63-М50-45 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31297 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НС-М50-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31296 Остаток: Под заказЕх-кабельный ввод ВКВ2ТН-НР-М50-G1 1/2-43 1Ex db e II Gb X ГОФРОМАТИК
Артикул: zeta31295 Остаток: Под заказ| Артикул | Тип изделия | Материал | Типоразмер резьбы | Диаметр под трубу | Макс. диаметр отверстия в оболочке, мм | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta31344 | ВКВ2ТН-НС-М75-G2 1/2-57 | Нержавеющая сталь | М75х2 | G2 1/2 | 75,2-75,7 | Под заказ |
26853.35
|
|
| zeta31343 | ВКВ2ТН-НР-М75-G2 1/2-57 | Нержавеющая сталь | М75х2 | G2 1/2 | 75,2-75,7 | Под заказ |
26853.35
|
|
| zeta31342 | ВКВ2ТН-ЛС-М75-G2 1/2-57 | Никелированная латунь | М75х2 | G2 1/2 | 75,2-75,7 | Под заказ |
6934.43
|
|
| zeta31341 | ВКВ2ТН-ЛР-М75-G2 1/2-57 | Никелированная латунь | М75х2 | G2 1/2 | 75,2-75,7 | Под заказ |
6934.43
|
|
| zeta31340 | ВКВ2ТН-НС-М75-М75-57 | Нержавеющая сталь | М75х2 | М75 | 75,2-75,7 | Под заказ |
26950.36
|
|
| zeta31339 | ВКВ2ТН-НР-М75-М75-57 | Нержавеющая сталь | М75х2 | М75 | 75,2-75,7 | Под заказ |
26950.36
|
|
| zeta31338 | ВКВ2ТН-ЛС-М75-М75-57 | Никелированная латунь | М75х2 | М75 | 75,2-75,7 | Под заказ |
6959.51
|
|
| zeta31337 | ВКВ2ТН-ЛР-М75-М75-57 | Никелированная латунь | М75х2 | М75 | 75,2-75,7 | Под заказ |
6959.51
|
|
| zeta31336 | ВКВ2ТН-НС-М75-G2-53 | Нержавеющая сталь | М75х2 | G2 | 75,2-75,7 | Под заказ |
31894.08
|
|
| zeta31335 | ВКВ2ТН-НР-М75-G2-53 | Нержавеющая сталь | М75х2 | G2 | 75,2-75,7 | Под заказ |
31894.08
|
|
| zeta31334 | ВКВ2ТН-ЛС-М75-G2-53 | Никелированная латунь | М75х2 | G2 | 75,2-75,7 | Под заказ |
8237.29
|
|
| zeta31333 | ВКВ2ТН-ЛР-М75-G2-53 | Никелированная латунь | М75х2 | G2 | 75,2-75,7 | Под заказ |
8237.29
|
|
| zeta31332 | ВКВ2ТН-НС-М75-М63-57 | Нержавеющая сталь | М75х2 | М63 | 75,2-75,7 | Под заказ |
29207.38
|
|
| zeta31331 | ВКВ2ТН-НР-М75-М63-57 | Нержавеющая сталь | М75х2 | М63 | 75,2-75,7 | Под заказ |
29207.38
|
|
| zeta31330 | ВКВ2ТН-ЛС-М75-М63-57 | Никелированная латунь | М75х2 | М63 | 75,2-75,7 | Под заказ |
7542.86
|
|
| zeta31329 | ВКВ2ТН-ЛР-М75-М63-57 | Никелированная латунь | М75х2 | М63 | 75,2-75,7 | Под заказ |
7542.86
|
|
| zeta31328 | ВКВ2ТН-НС-М75-G2-51 | Нержавеющая сталь | М75х2 | G2 | 75,2-75,7 | Под заказ |
27799.29
|
|
| zeta31327 | ВКВ2ТН-НР-М75-G2-51 | Нержавеющая сталь | М75х2 | G2 | 75,2-75,7 | Под заказ |
27799.29
|
|
| zeta31326 | ВКВ2ТН-ЛС-М75-G2-51 | Никелированная латунь | М75х2 | G2 | 75,2-75,7 | Под заказ |
7179.54
|
|
| zeta31325 | ВКВ2ТН-ЛР-М75-G2-51 | Никелированная латунь | М75х2 | G2 | 75,2-75,7 | Под заказ |
7179.54
|
|
| zeta31324 | ВКВ2ТН-НС-М75-М63-51 | Нержавеющая сталь | М75х2 | М63 | 75,2-75,7 | Под заказ |
27145.26
|
|
| zeta31323 | ВКВ2ТН-НР-М75-М63-51 | Нержавеющая сталь | М75х2 | М63 | 75,2-75,7 | Под заказ |
27145.26
|
|
| zeta31322 | ВКВ2ТН-ЛС-М75-М63-51 | Никелированная латунь | М75х2 | М63 | 75,2-75,7 | Под заказ |
7010.51
|
|
| zeta31321 | ВКВ2ТН-ЛР-М75-М63-51 | Никелированная латунь | М75х2 | М63 | 75,2-75,7 | Под заказ |
7010.51
|
|
| zeta31320 | ВКВ2ТН-НС-М63-G2-53 | Нержавеющая сталь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
26027.71
|
|
| zeta31319 | ВКВ2ТН-НР-М63-G2-53 | Нержавеющая сталь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
26027.71
|
|
| zeta31318 | ВКВ2ТН-ЛС-М63-G2-53 | Никелированная латунь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
6721.06
|
|
| zeta31317 | ВКВ2ТН-ЛР-М63-G2-53 | Никелированная латунь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
6721.06
|
|
| zeta31316 | ВКВ2ТН-НС-М63-М63-57 | Нержавеющая сталь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
23340.96
|
|
| zeta31315 | ВКВ2ТН-НР-М63-М63-57 | Нержавеющая сталь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
23340.96
|
|
| zeta31314 | ВКВ2ТН-ЛС-М63-М63-57 | Никелированная латунь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
6026.63
|
|
| zeta31313 | ВКВ2ТН-ЛР-М63-М63-57 | Никелированная латунь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
6026.63
|
|
| zeta31312 | ВКВ2ТН-НС-М63-G2-51 | Нержавеющая сталь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
21905.16
|
|
| zeta31311 | ВКВ2ТН-НР-М63-G2-51 | Нержавеющая сталь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
21905.16
|
|
| zeta31310 | ВКВ2ТН-ЛС-М63-G2-51 | Никелированная латунь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
5656.15
|
|
| zeta31309 | ВКВ2ТН-ЛР-М63-G2-51 | Никелированная латунь | М63х1,5 | G2 | 63,2-63,7 | Под заказ |
5656.15
|
|
| zeta31308 | ВКВ2ТН-НС-М63-М63-51 | Нержавеющая сталь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
21251.18
|
|
| zeta31307 | ВКВ2ТН-НР-М63-М63-51 | Нержавеющая сталь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
21251.18
|
|
| zeta31306 | ВКВ2ТН-ЛС-М63-М63-51 | Никелированная латунь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
5487.08
|
|
| zeta31305 | ВКВ2ТН-ЛР-М63-М63-51 | Никелированная латунь | М63х1,5 | М63 | 63,2-63,7 | Под заказ |
5487.08
|
|
| zeta31304 | ВКВ2ТН-НС-М63-G1 1/2-43 | Нержавеющая сталь | М63х1,5 | G1 1/2 | 63,2-63,7 | Под заказ |
20822.20
|
|
| zeta31303 | ВКВ2ТН-НР-М63-G1 1/2-43 | Нержавеющая сталь | М63х1,5 | G1 1/2 | 63,2-63,7 | Под заказ |
20822.20
|
|
| zeta31302 | ВКВ2ТН-ЛС-М63-G1 1/2-43 | Никелированная латунь | М63х1,5 | G1 1/2 | 63,2-63,7 | Под заказ |
5377.89
|
|
| zeta31301 | ВКВ2ТН-ЛР-М63-G1 1/2-43 | Никелированная латунь | М63х1,5 | G1 1/2 | 63,2-63,7 | Под заказ |
5377.89
|
|
| zeta31300 | ВКВ2ТН-НС-М63-М50-45 | Нержавеющая сталь | М63х1,5 | М50 | 63,2-63,7 | Под заказ |
19827.61
|
|
| zeta31299 | ВКВ2ТН-НР-М63-М50-45 | Нержавеющая сталь | М63х1,5 | М50 | 63,2-63,7 | Под заказ |
19827.61
|
|
| zeta31298 | ВКВ2ТН-ЛС-М63-М50-45 | Никелированная латунь | М63х1,5 | М50 | 63,2-63,7 | Под заказ |
5120.83
|
|
| zeta31297 | ВКВ2ТН-ЛР-М63-М50-45 | Никелированная латунь | М63х1,5 | М50 | 63,2-63,7 | Под заказ |
5120.83
|
|
| zeta31296 | ВКВ2ТН-НС-М50-G1 1/2-43 | Нержавеющая сталь | М50х1,5 | G1 1/2 | 50,2-50,7 | Под заказ |
14413.53
|
|
| zeta31295 | ВКВ2ТН-НР-М50-G1 1/2-43 | Нержавеющая сталь | М50х1,5 | G1 1/2 | 50,2-50,7 | Под заказ |
14413.53
|

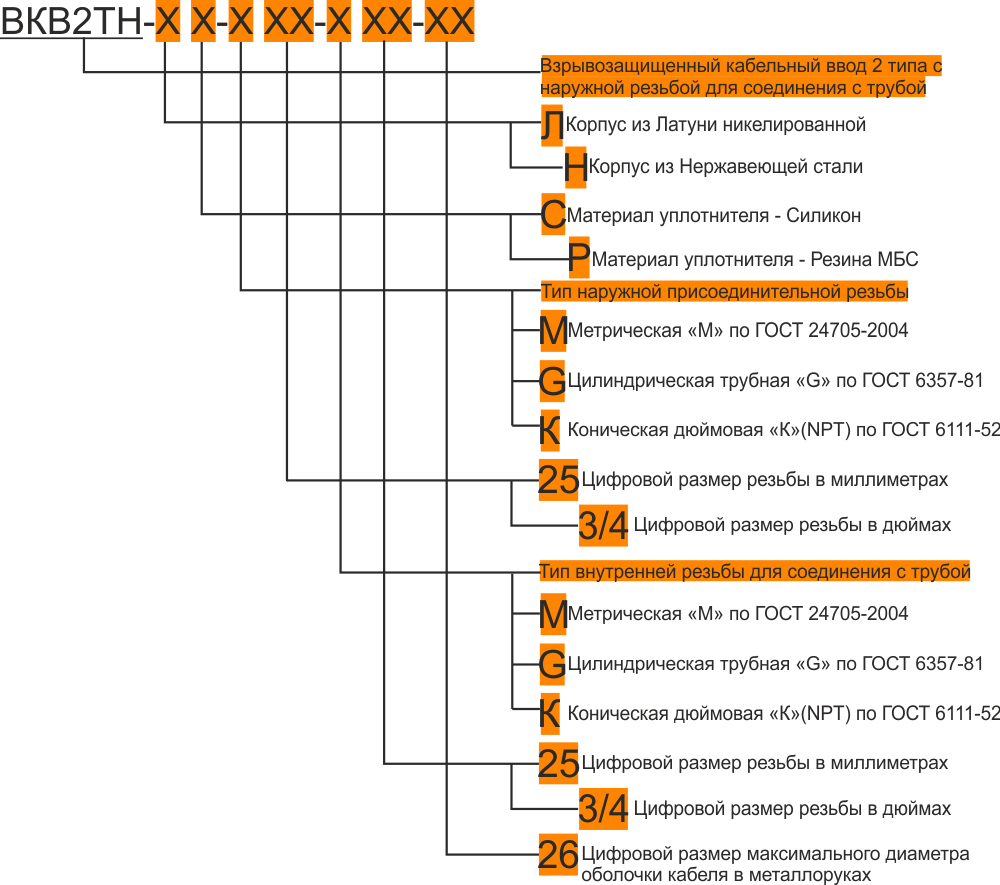

Ex-вводы ВКВ2ТН Применяется для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в трубе в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения трубы и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-вводы ВКВ2ТН выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68.
Для фиксации кабельного ввода в корпусе оборудовании с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).
Ex-вводы типа ВКВ2ТН соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014
Металлические части Ex-вводов изготовлены из шестигранных прутков
· Для Ex-вводов типа ВКВ2ТН- Л[Х] - из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84;
- для Ex-вводов типа ВКВ2ТН-Н[Х] – из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014.
Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов:
- для Ex-вводов типа ВКВ2ТН-[Х]Р – из масло-бензостойкой резины МБС;
- для Ex-вводов типа ВКВ2ТН-[Х]С – из термостойкой силиконовой резины.
Ex-вводы типа ВКВ2ТН изготавливаются с метрической резьбой М по ГОСТ 24705-2004, с цилиндрической трубной резьбой «G» по ГОСТ 6357-81 и с конической резьбой К по ГОСТ 6111-52 В конструкции Ex-вводов типа ВКВ2ТН предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод.

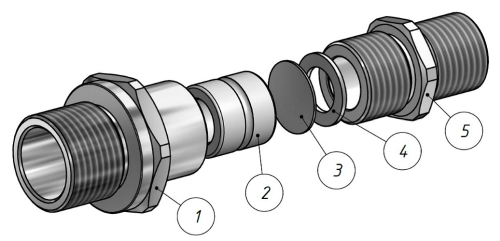

Состав комплекта:
- Корпус
- Кабельный уплотнитель
- Заглушка
- Антифрикционное кольцо
- Нажимной штуцер с наружной резьбой
Климатическое исполнение
УХЛ 1Маркировка взрывозащиты
1Ex db e II Gb XСтепень IP
IP68Изготавливается по
ТУ 27.33.13.130-048-99856433-2021Сертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21Бренд
ГОФРОМАТИК
