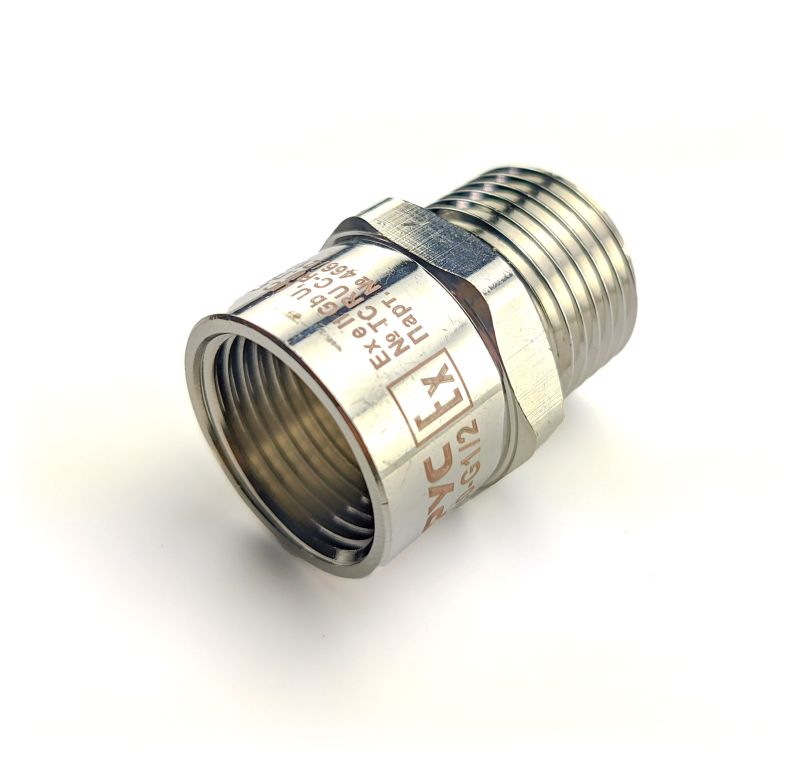

Взрывозащищенная муфта переходная латунная МПВЛ
Ex-переходная муфта МПВЛ-М32-G1 1/4 Ех db e II Gb U ГОФРОМАТИК
Артикул: zeta30550 Остаток: Под заказEx-переходная муфта МПВЛ-М32-К1 1/4 Ех db e II Gb U ГОФРОМАТИК
Артикул: zeta30553 Остаток: Под заказEx-переходная муфта МПВЛ-М40-G1 1/2 Ех db e II Gb U ГОФРОМАТИК
Артикул: zeta30558 Остаток: Под заказ| Артикул | Тип изделия | Тип и размер резьбы D1 | Тип и размер наружной резьбы D2, мм | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|
| zeta30562 | МПВЛ-G1/2-G3/8 | G1/2-B | G3/8"-B |
733.38
|
|
| zeta30533 | МПВЛ-М20-G1/2 | М20х1,5 | G1/2"-B |
659.46
|
|
| zeta30563 | МПВЛ-G1/2-G3/4 | G1/2-B | G3/4"-B |
590.68
|
|
| zeta30534 | МПВЛ-М20-G3/4 | М20х1,5 | G3/4"-B |
639.59
|
|
| zeta30567 | МПВЛ-G1/2-К3/8 | G1/2-B | K3/8" |
733.38
|
|
| zeta30568 | МПВЛ-G1/2-К1/2 | G1/2-B | K1/2" |
733.38
|
|
| zeta30532 | МПВЛ-М20-G3/8 | М20х1,5 | G3/8"-B |
600.35
|
|
| zeta30569 | МПВЛ-G1/2-К3/4 | G1/2-B | K3/4" |
590.68
|
|
| zeta30536 | МПВЛ-М20-К1/2 | М20х1,5 | K1/2" |
659.46
|
|
| zeta30564 | МПВЛ-G1/2-М16 | G1/2-B | М16х1,5 |
733.38
|
|
| zeta30537 | МПВЛ-М20-К3/4 | М20х1,5 | K3/4" |
639.59
|
|
| zeta30565 | МПВЛ-G1/2-М20 | G1/2-B | М20х1,5 |
733.38
|
|
| zeta30535 | МПВЛ-М20-К3/8 | М20х1,5 | K3/8" |
585.86
|
|
| zeta30566 | МПВЛ-G1/2-М25 | G1/2-B | М25х1,5 |
762.94
|
|
| zeta30530 | МПВЛ-М20-М16 | М20х1,5 | М16х1,5 |
585.86
|
|
| zeta30570 | МПВЛ-G3/4-G1/2 | G3/4-B | G1/2"-B |
851.35
|
|
| zeta30531 | МПВЛ-М20-М25 | М20х1,5 | М25х1,5 |
762.94
|
|
| zeta30571 | МПВЛ-G3/4-G1/2 | G3/4-B | G1"-B |
935.23
|
|
| zeta30540 | МПВЛ-М25-G1/2 | М25х1,5 | G1/2"-B |
807.28
|
|
| zeta30575 | МПВЛ-G3/4-К1/2 | G3/4-B | K1/2" |
851.35
|
|
| zeta30542 | МПВЛ-М25-G1 | М25х1,5 | G1"-B |
935.23
|
|
| zeta30577 | МПВЛ-G3/4-К1/2 | G3/4-B | K1" |
935.23
|
|
| zeta30541 | МПВЛ-М25-G3/4 | М25х1,5 | G3/4"-B |
807.28
|
|
| zeta30576 | МПВЛ-G3/4-К3/4 | G3/4-B | K3/4" |
851.35
|
|
| zeta30543 | МПВЛ-М25-К1/2 | М25х1,5 | K1/2" |
807.28
|
|
| zeta30572 | МПВЛ-G3/4-М20 | G3/4-B | М20х1,5 |
851.35
|
|
| zeta30545 | МПВЛ-М25-К1 | М25х1,5 | K1" |
935.23
|
|
| zeta30573 | МПВЛ-G3/4-М25 | G3/4-B | М25х1,5 |
851.35
|
|
| zeta30544 | МПВЛ-М25-К3/4 | М25х1,5 | K3/4" |
807.28
|
|
| zeta30574 | МПВЛ-G3/4-М32 | G3/4-B | М32х1,5 |
935.23
|
|
| zeta30538 | МПВЛ-М25-М20 | М25х1,5 | М20х1.5 |
807.28
|
|
| zeta30539 | МПВЛ-М25-М32 | М25х1,5 | М32х1.5 |
935.23
|
|
| zeta30578 | МПВЛ-G1-G3/4 | G1-B | G3/4"-B |
1260.11
|
|
| zeta30549 | МПВЛ-М32-G1 | М32х1,5 | G1"-B |
1043.51
|
|
| zeta30579 | МПВЛ-G1-G1 1/4 | G1-B | G1 1/4"-B |
1279.73
|
|
| zeta30550 | МПВЛ-М32-G1 1/4 | М32х1,5 | G1 1/4"-B |
1279.73
|
|
| zeta30583 | МПВЛ-G1-К3/4 | G1-B | K3/4" |
1260.11
|
|
| zeta30548 | МПВЛ-М32-G3/4 | М32х1,5 | G3/4"-B |
1013.94
|
|
| zeta30584 | МПВЛ-G1-К1 | G1-B | K1" |
1260.11
|
|
| zeta30552 | МПВЛ-М32-К1 | М32х1,5 | K1" |
1053.44
|
|
| zeta30585 | МПВЛ-G1-К1 1/4 | G1-B | K1 1/4" |
1279.73
|
|
| zeta30553 | МПВЛ-М32-К1 1/4 | М32х1,5 | K1 1/4" |
1279.73
|
|
| zeta30580 | МПВЛ-G1-М25 | G1-B | М25х1,5 |
1260.11
|
|
| zeta30551 | МПВЛ-М32-К3/4 | М32х1,5 | K3/4" |
1013.94
|
|
| zeta30581 | МПВЛ-G1-М32 | G1-B | М32х1,5 |
1260.11
|
|
| zeta30546 | МПВЛ-М32-М25 | М32х1,5 | М25х1,5 |
1028.73
|
|
| zeta30582 | МПВЛ-G1-М40 | G1-B | М40х1,5 |
1230.54
|
|
| zeta30547 | МПВЛ-М32-М40 | М32х1,5 | М40х1,5 |
1181.39
|
|
| zeta30556 | МПВЛ-М40-G1 | М40х1,5 | G1"-B |
1466.79
|
|
| zeta30558 | МПВЛ-М40-G1 1/2 | М40х1,5 | G1 1/2"-B |
1476.71
|
Переходные муфты резьбовые взрывозащищённые типа МПВЛ предназначены для использования в качестве переходного элемента между кабельным вводом и оборудованием для согласования резьбы разного размера и типа, а также выполняют функцию поддержания необходимого уровня и вида взрывозащиты Ex-оборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам.
Ex-переходные муфты типа МПВЛ соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и изготовлены в соответствии с требованиями
ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012
и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты "е" и вид взрывозащиты "d" для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb U по ГОСТ 31610.0-2014
Переходные муфты взрывозащищенные устанавливаются в отверстия электротехнических устройств с толщиной стенки более 6 мм, снабжённых резьбой, соответствующего размеру и типу резьбы D2 переходной муфты, а кабельный ввод либо другое устройство ввода вкручивается в резьбовое отверстие D1 переходной муфты (см. чертеж). Крепление переходной муфты производится резьбой на корпусе.
Ex-переходные муфты типа МПВЛ изготовлены из шестигранных прутков латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84.
Вид изделия
Ех-муфта переходнаяКлиматическое исполнение
УХЛ 1Материал
Никелированная латуньТемп. окр. среды Та
-60° - +150°СМаркировка взрывозащиты
Ех db e II Gb UСертификат
ЕАЭС RU C-RU.АЖ58.В.01664/21Бренд
ГОФРОМАТИК
