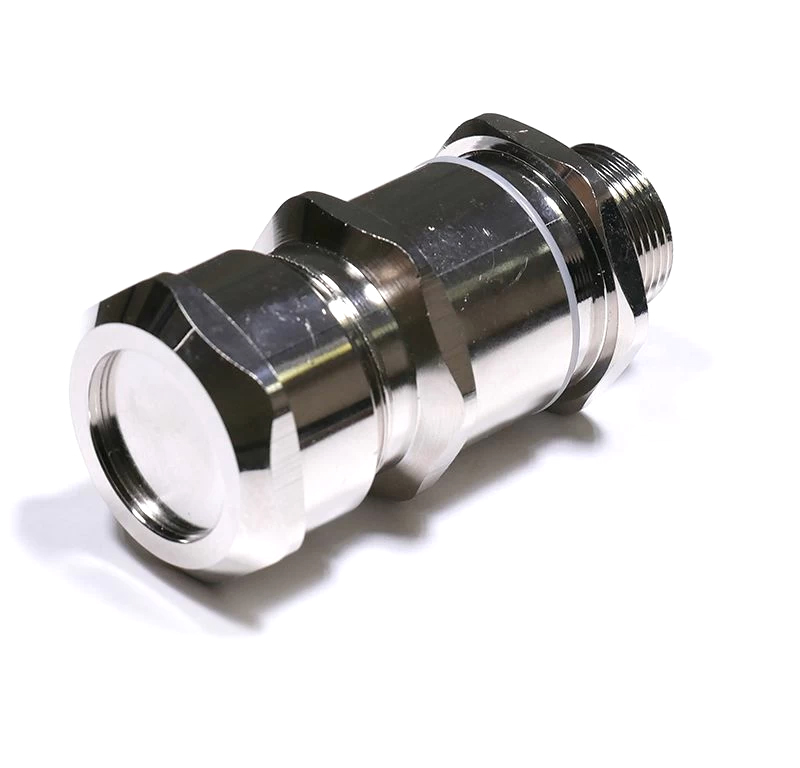

Кабельный ввод ВКБ3 из нержавеющей стали
| Артикул | Тип изделия | Температура транспортировки, монтажа и эксплуатации | Тип резьбы D1, мм | Диапазон диаметров наружной оболочки кабеля D3,мм | Диапазон толщины брони В, мм | Макс. диаметр отверстия в оболочке, мм | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta34600 | ВКБ3-НС-M16-9-14 | от -60 до +150 °С | М16х1,5 | 7-14 | 0-1,25 | 16,2-16,7 |
4329.49
|
|
| zeta34601 | ВКБ3-НС-M20-9-14 | от -60 до +150 °С | М20х1,5 | 7-14 | 0-1,25 | 20,2-20,7 |
4459.84
|
|
| zeta34602 | ВКБ3-НС-M20-14-20 | от -60 до +150 °С | М20х1,5 | 12-20 | 0-1,25 | 20,2-20,7 |
7378.12
|
|
| zeta34603 | ВКБ3-НС-M25-14-20 | от -60 до +150 °С | М25х1,5 | 12-20 | 0-1,25 | 25,2-25,7 |
7546.90
|
|
| zeta34604 | ВКБ3-НС-M25-20-26 | от -60 до +150 °С | М25х1,5 | 18-26 | 0-1,25 | 25,2-25,7 |
12305.84
|
|
| zeta34605 | ВКБ3-НС-M32-20-26 | от -60 до +150 °С | М32х1,5 | 18-26 | 0-1,25 | 32,2-32,7 |
12363.37
|
|
| zeta34606 | ВКБ3-НС-M32-26-33 | от -60 до +150 °С | М32х1,5 | 25-33 | 0-1,6 | 32,2-32,7 |
12447.75
|
|
| zeta34607 | ВКБ3-НС-M40-26-33 | от -60 до +150 °С | М40х1,5 | 25-33 | 0-1,6 | 40,2-40,7 |
14135.00
|
|
| zeta34608 | ВКБ3-НС-M40-33-38 | от -60 до +150 °С | М40х1,5 | 30-38 | 0,5-2 | 40,2-40,7 |
19223.75
|
|
| zeta34609 | ВКБ3-НС-M50-33-38 | от -60 до +150 °С | М50х1,5 | 30-38 | 0,5-2 | 50,2-50,7 |
20048.26
|
|
| zeta34610 | ВКБ3-НС-M50-38-45 | от -60 до +150 °С | М50х1,5 | 37-45 | 0,5-2,5 | 50,2-50,7 |
21524.50
|
|
| zeta34611 | ВКБ3-НС-M50-45-51 | от -60 до +150 °С | М50х1,5 | 42-51 | 0,5-2,5 | 50,2-50,7 |
26792.91
|
|
| zeta34612 | ВКБ3-НС-M63-45-51 | от -60 до +150 °С | М63х1,5 | 42-51 | 0,5-2,5 | 63,2-63,7 |
27979.97
|
|
| zeta34613 | ВКБ3-НС-M63-51-57 | от -60 до +150 °С | М63х1,5 | 48-57 | 0,5-2,5 | 63,2-63,7 |
37745.92
|
|
| zeta34614 | ВКБ3-НС-G3/8-9-14 | от -60 до +150 °С | G3/8-В | 7-14 | 0-1,25 | 16,9-17,2 |
4877.89
|
|
| zeta34615 | ВКБ3-НС-G1/2-9-14 | от -60 до +150 °С | G1/2-В | 7-14 | 0-1,25 | 21,2-21,7 |
5023.60
|
|
| zeta34616 | ВКБ3-НС-G1/2-14-20 | от -60 до +150 °С | G1/2-В | 12-20 | 0-1,25 | 21,2-21,7 |
8118.26
|
|
| zeta34617 | ВКБ3-НС-G3/4-14-20 | от -60 до +150 °С | G3/4-В | 12-20 | 0-1,25 | 26,6-27,1 |
8049.22
|
|
| zeta34618 | ВКБ3-НС-G3/4-20-26 | от -60 до +150 °С | G3/4-В | 18-26 | 0-1,25 | 26,6-27,1 |
12336.51
|
|
| zeta34619 | ВКБ3-НС-G1-20-26 | от -60 до +150 °С | G1-В | 18-26 | 0-1,25 | 33,4-33,9 |
12693.68
|
|
| zeta34620 | ВКБ3-НС-G1-26-33 | от -60° до +130° | G1-В | 25-33 | 0-1,6 | 33,4-33,9 |
14828.94
|
|
| zeta34621 | ВКБ3-НС-G1 ¼-26-33 | от -60° до +130° | G1 ¼-В | 25-33 | 0-1,6 | 42,1-42,6 |
15562.52
|
|
| zeta34622 | ВКБ3-НС-G1 ¼-33-38 | от -60° до +130° | G1 ¼-В | 30-38 | 0,5-2 | 42,1-42,6 |
20830.95
|
|
| zeta34623 | ВКБ3-НС-G1 ½-33-38 | от -60° до +130° | G1 ½-В | 30-38 | 0,5-2 | 48-48,5 |
21295.09
|
|
| zeta34624 | ВКБ3-НС-G1 ½-38-45 | от -60° до +130° | G1 ½-В | 37-45 | 0,5-2,5 | 48-48,5 |
24874.95
|
|
| zeta34625 | ВКБ3-НС-G1 ½-42-51 | от -60° до +130° | G1 ½-В | 42-51 | 0,5-2,5 | 48-48,5 |
31226.40
|
|
| zeta34626 | ВКБ3-НС-G2-45-51 | от -60° до +130° | G2-В | 42-51 | 0,5-2,5 | 59,8-60,3 |
29849.96
|
|
| zeta34627 | ВКБ3-НС-G2-51-57 | от -60° до +130° | G2-В | 48-57 | 0,5-2,5 | 59,8-60,3 |
41256.42
|

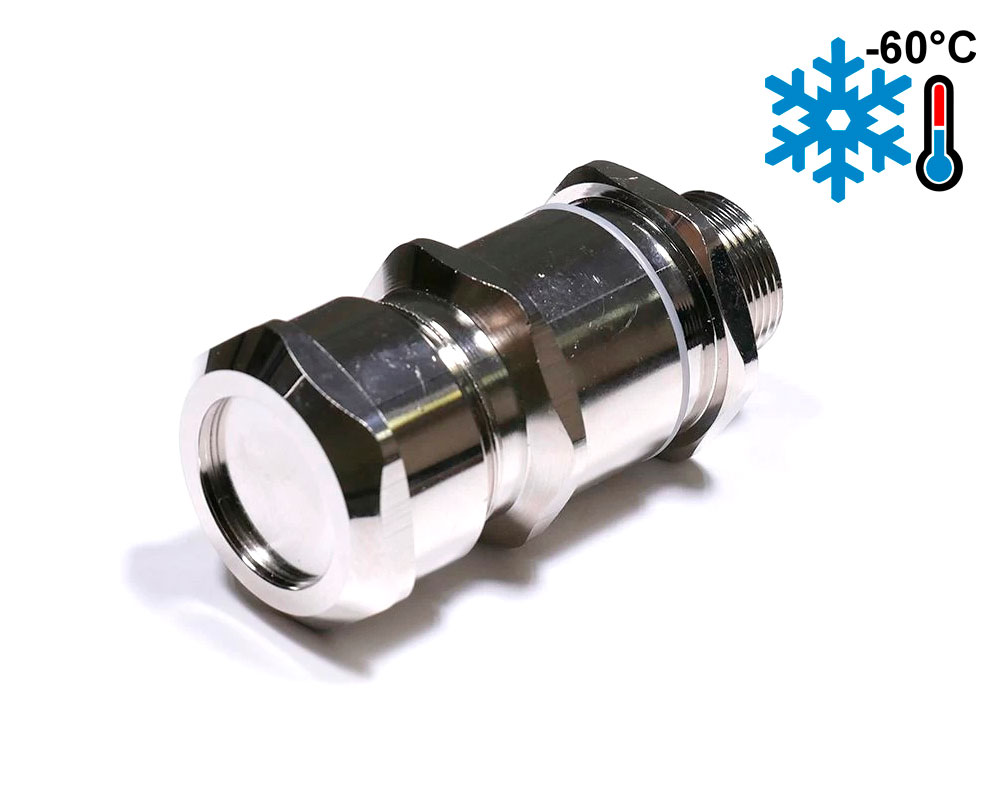

Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +150 С.
Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.

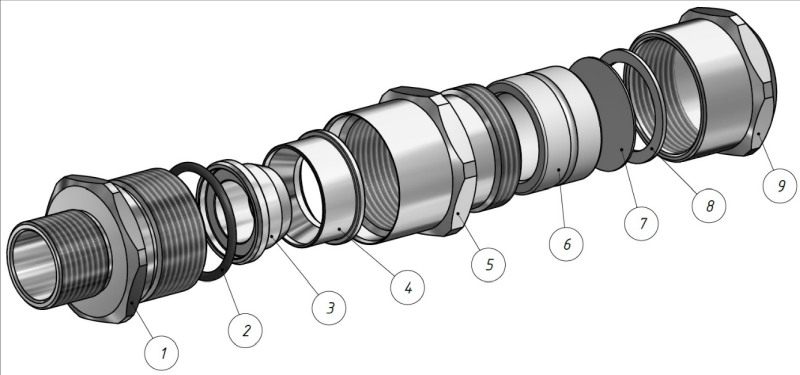

Состав комплекта:
Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP.

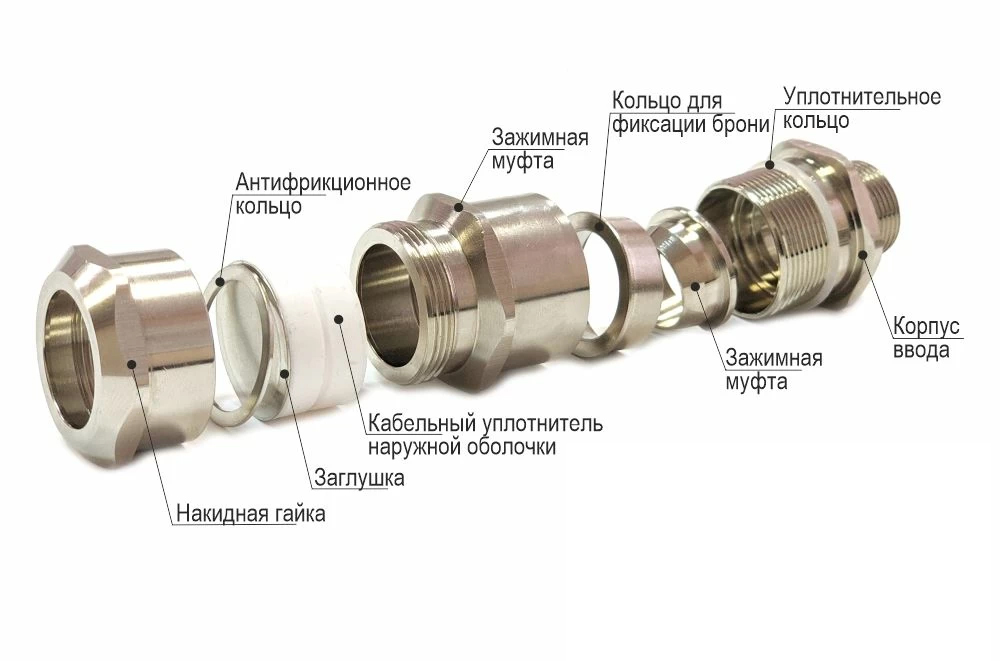

Состав комплекта:
- Корпус ввода;
- Защитное уплотнительное кольцо;
- Втулка фиксакции брони;
- Кольцо фиксации брони;
- Зажимная муфта;
- Кабельный уплотнитель наружной оболочки;
- Заглушка;
- Антифрикционное кольцо;
- Накидная гайка.
Вид изделия
Кабельный вводМатериал уплотнителя
СиликонНаличие защитного слоя в кабеле
с бронёйКлиматическое исполнение
УХЛ 1, 5Материал
Нержавеющая стальСтепeнь IP
IP68Изготавливается по
ТУ 27.33.13.130-055-99856433-2023Сертификат
04ИДЮ128.RU.С01615Бренд
ГОФРОМАТИК
