Концевые кабельные муфты 3ПКНТпнг-LS-10
| Артикул | Тип изделия | Сечение кабеля, мм2 | Наличие защитного слоя в кабеле | Наличие и тип контактных элементов | Экран кабеля | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| ERG203650 | 3 ПКНТпнг-LS-10 | 35-50 | без брони | без наконечников | Проволочный |
6092.40
|
|
| ERG203656 | 3 ПКНТпНнг-LS-10 | 35-50 | без брони | с наконечниками | Проволочный |
7074.40
|
|
| ERG203653 | 3 ПКНТпнг-LS-Б-10 | 35-50 | с бронёй | без наконечников | Проволочный |
6352.93
|
|
| ERG203659 | 3 ПКНТпНнг-LS-Б-10 | 35-50 | с бронёй | с наконечниками | Проволочный |
7334.92
|
|
| ERG203662 | 3 ПКНТпнг-LS-10 | 35-50 | без брони | без наконечников | Ленточный |
7435.14
|
|
| ERG203668 | 3 ПКНТпНнг-LS-10 | 35-50 | без брони | с наконечниками | Ленточный |
8357.01
|
|
| ERG203665 | 3 ПКНТпнг-LS-Б-10 | 35-50 | с бронёй | без наконечников | Ленточный |
7695.67
|
|
| ERG203671 | 3 ПКНТпНнг-LS-Б-10 | 35-50 | с бронёй | с наконечниками | Ленточный |
8597.49
|
|
| ERG203651 | 3 ПКНТпнг-LS-10 | 70-120 | без брони | без наконечников | Проволочный |
7435.14
|
|
| ERG203657 | 3 ПКНТпНнг-LS-10 | 70-120 | без брони | с наконечниками | Проволочный |
8357.01
|
|
| ERG203654 | 3 ПКНТпнг-LS-Б-10 | 70-120 | с бронёй | без наконечников | Проволочный |
7695.67
|
|
| ERG203660 | 3 ПКНТпНнг-LS-Б-10 | 70-120 | с бронёй | с наконечниками | Проволочный |
8597.49
|
|
| ERG203663 | 3 ПКНТпнг-LS-10 | 70-120 | без брони | без наконечников | Ленточный |
8777.87
|
|
| ERG203669 | 3 ПКНТпНнг-LS-10 | 70-120 | без брони | с наконечниками | Ленточный |
9639.62
|
|
| ERG203666 | 3 ПКНТпнг-LS-Б-10 | 70-120 | с бронёй | без наконечников | Ленточный |
9038.40
|
|
| ERG203672 | 3 ПКНТпНнг-LS-Б-10 | 70-120 | с бронёй | с наконечниками | Ленточный |
9900.15
|
|
| ERG203652 | 3 ПКНТпнг-LS-10 | 150-240 | без брони | без наконечников | Проволочный |
8517.35
|
|
| ERG203658 | 3 ПКНТпНнг-LS-10 | 150-240 | без брони | с наконечниками | Проволочный |
9639.62
|
|
| ERG203655 | 3 ПКНТпнг-LS-Б-10 | 150-240 | с бронёй | без наконечников | Проволочный |
8777.87
|
|
| ERG203661 | 3 ПКНТпНнг-LS-Б-10 | 150-240 | с бронёй | без наконечников | Проволочный |
9900.15
|
|
| ERG203664 | 3 ПКНТпнг-LS-10 | 150-240 | без брони | без наконечников | Ленточный |
9860.06
|
|
| ERG203670 | 3 ПКНТпНнг-LS-10 | 150-240 | без брони | с наконечниками | Ленточный |
10922.23
|
|
| ERG203667 | 3 ПКНТпнг-LS-Б-10 | 150-240 | с бронёй | без наконечников | Ленточный |
10120.61
|
|
| ERG203673 | 3 ПКНТпНнг-LS-Б-10 | 150-240 | с бронёй | с наконечниками | Ленточный |
11182.77
|

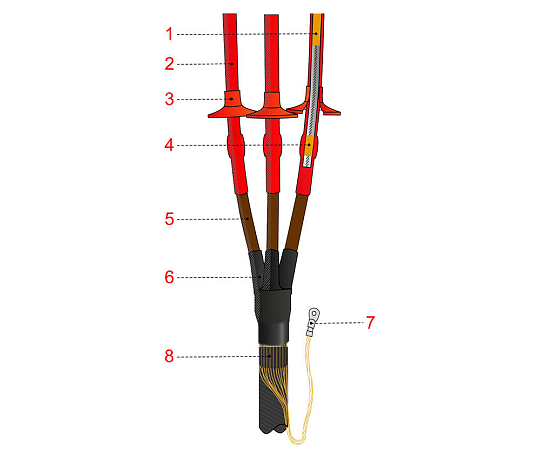

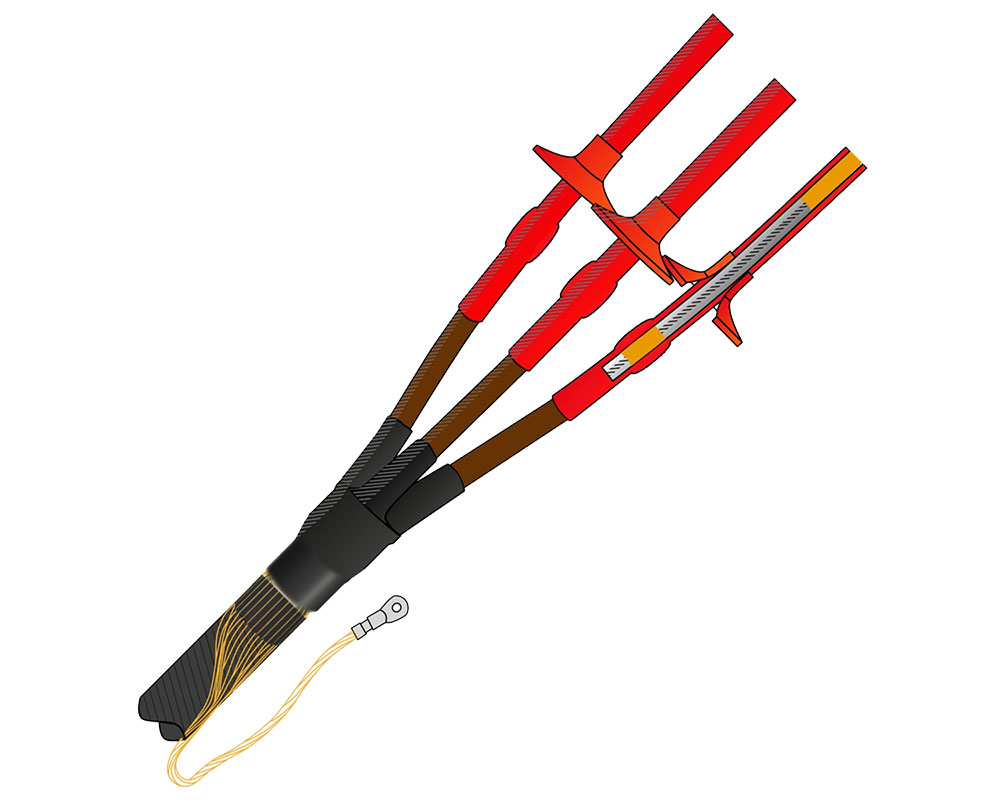

Термоусаживаемые муфты концевые наружной установки типа 3ПКНТпнг-LS-10 предназначены для оконцевания 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ), с броней и без брони, с медным проволочным либо ленточным экраном на напряжение до 10 кВ включительно, с трекингостойкими жильными трубками не распространяющими горение, с пониженным газо- и дымовыделением.
Муфты 3ПКНТпнг-LS-10 не распространяют горение, с пониженным газо/дымовыделением.
Устанавливаются на открытом воздухе – на эстакадах, кабельных полках и т.п. Диапазон допустимых температур окружающей среды от -50°С до +50°С.
Для кабелей с проволочным экраном заземляющий провод формируется непосредственно из медных проволок экрана.
Для кабелей с ленточным, медным или алюминиевым экраном используются дополнительные аксессуары системы непаянного заземления (пружина постоянного давления из немагнитых марок стали и провод заземления).
Герметизация узла заземления достигается применением высокоадгезивного герметика-заполнителя.
Жильные трубки обладают превосходными трекингостойкими характеристиками и долговременной эрозийной стойкостью.
Вид изделия
Муфта кабельнаяТип изоляции
СПЭ/ЭПРТип муфты
концеваяТип установки
наружнаяРабочее напряжение
до 10 кВКоличество жил
3Комплект заземления
непаяныйКлиматическое исполнение
УХЛ 1; 5Изготавливается по
ТУ 27.33.13-004-28448021-2018Сертификат
РОСС RU.HЕ06.Н16183Бренд
НПП ЭРГ
