Концевые кабельные муфты 3ПКВТпнг-LS-10
| Артикул | Тип изделия | Сечение кабеля, мм2 | Наличие защитного слоя в кабеле | Наличие и тип контактных элементов | Экран кабеля | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| ERG203610 | 3 ПКВТпнг-LS-10 | 35-50 | без брони | без наконечников | Проволочный |
5411.01
|
|
| ERG203616 | 3 ПКВТпНнг-LS-10 | 35-50 | без брони | с наконечниками | Проволочный |
6433.10
|
|
| ERG203613 | 3 ПКВТпнг-LS-Б-10 | 35-50 | с бронёй | без наконечников | Проволочный |
5671.55
|
|
| ERG203619 | 3 ПКВТпНнг-LS-Б-10 | 35-50 | с бронёй | с наконечниками | Проволочный |
6673.59
|
|
| ERG203622 | 3 ПКВТпнг-LS-10 | 35-50 | без брони | без наконечников | Ленточный |
6753.74
|
|
| ERG203625 | 3 ПКВТпнг-LS-Б-10 | 35-50 | с бронёй | без наконечников | Ленточный |
7014.28
|
|
| ERG203628 | 3 ПКВТпНнг-LS-10 | 35-50 | без брони | с наконечниками | Ленточный |
7695.67
|
|
| ERG203631 | 3 ПКВТпНнг-LS-Б-10 | 35-50 | с бронёй | с наконечниками | Ленточный |
7976.24
|
|
| ERG203611 | 3 ПКВТпнг-LS-10 | 70-120 | без брони | без наконечников | Проволочный |
6753.74
|
|
| ERG203617 | 3 ПКВТпНнг-LS-10 | 70-120 | без брони | с наконечниками | Проволочный |
7695.67
|
|
| ERG203614 | 3 ПКВТпнг-LS-Б-10 | 70-120 | с бронёй | без наконечников | Проволочный |
7014.28
|
|
| ERG203620 | 3 ПКВТпНнг-LS-Б-10 | 70-120 | с бронёй | с наконечниками | Проволочный |
7976.24
|
|
| ERG203623 | 3 ПКВТпнг-LS-10 | 70-120 | без брони | без наконечников | Ленточный |
8096.49
|
|
| ERG203629 | 3 ПКВТпНнг-LS-10 | 70-120 | без брони | с наконечниками | Ленточный |
8998.31
|
|
| ERG203626 | 3 ПКВТпнг-LS-Б-10 | 70-120 | с бронёй | без наконечников | Ленточный |
8357.01
|
|
| ERG203632 | 3 ПКВТпНнг-LS-Б-10 | 70-120 | с бронёй | с наконечниками | Ленточный |
9238.81
|
|
| ERG203612 | 3 ПКВТпнг-LS-10 | 150-240 | без брони | без наконечников | Проволочный |
7815.91
|
|
| ERG203618 | 3 ПКВТпНнг-LS-10 | 150-240 | без брони | с наконечниками | Проволочный |
8998.31
|
|
| ERG203615 | 3 ПКВТпнг-LS-Б-10 | 150-240 | с бронёй | без наконечников | Проволочный |
8096.49
|
|
| ERG203621 | 3 ПКВТпНнг-LS-Б-10 | 150-240 | с бронёй | с наконечниками | Проволочный |
9238.81
|
|
| ERG203624 | 3 ПКВТпнг-LS-10 | 150-240 | без брони | без наконечников | Ленточный |
9178.68
|
|
| ERG203630 | 3 ПКВТпНнг-LS-10 | 150-240 | без брони | с наконечниками | Ленточный |
10260.88
|
|
| ERG203627 | 3 ПКВТпнг-LS-Б-10 | 150-240 | с бронёй | без наконечников | Ленточный |
9439.22
|
|
| ERG203633 | 3 ПКВТпНнг-LS-Б-10 | 150-240 | с бронёй | с наконечниками | Ленточный |
10541.46
|

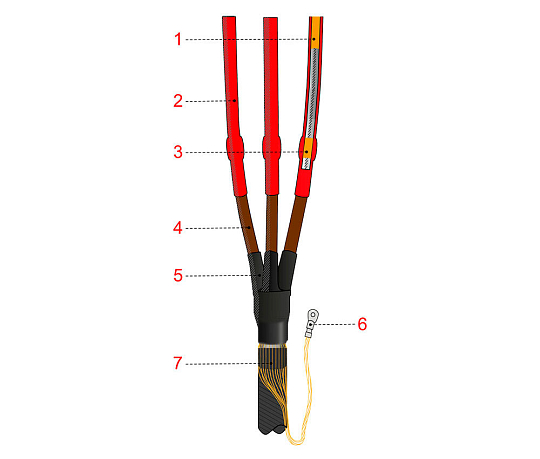

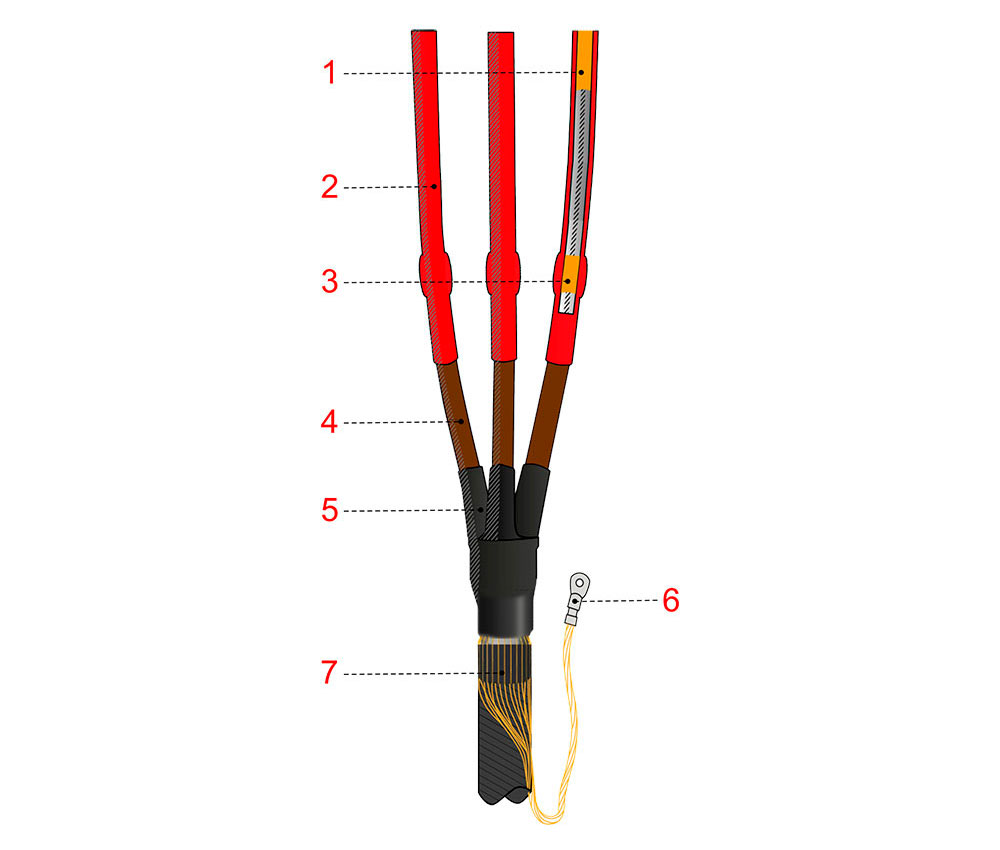

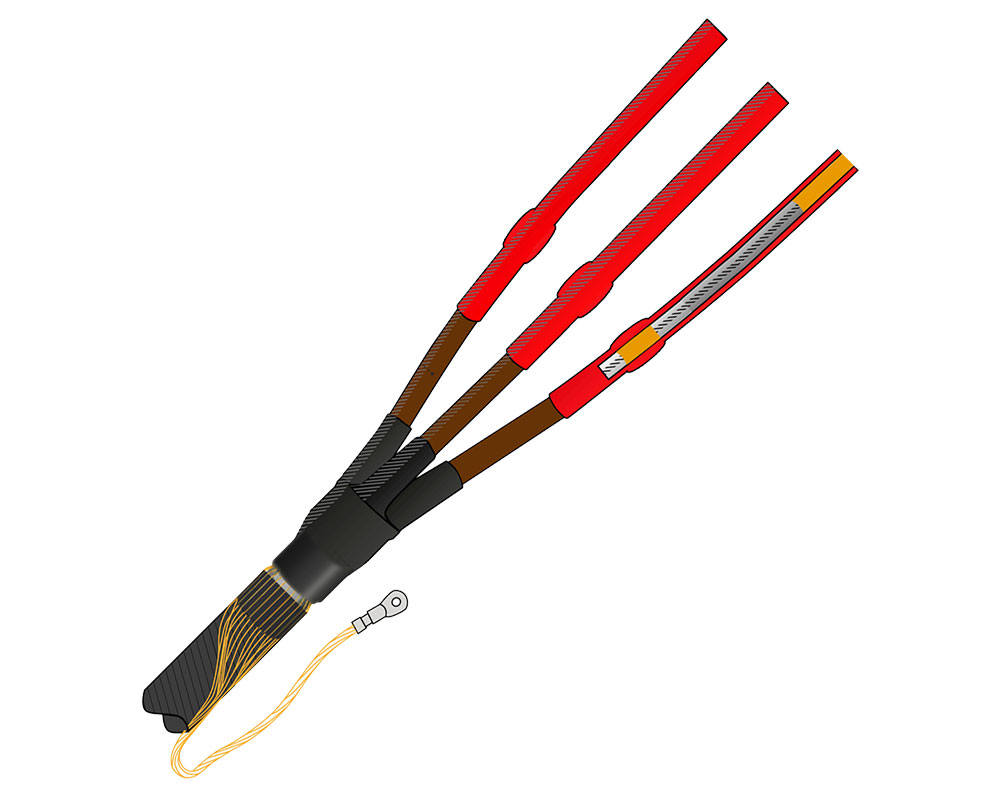

Термоусаживаемые муфты концевые внутренней установки типа 3ПКВТпнг-LS-10 предназначены для оконцевания 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ), с броней и без брони, с медным проволочным либо ленточным экраном на напряжение до 10 кВ включительно, с трекингостойкими жильными трубками не распространяющими горение, с пониженным газо- и дымовыделением.
Муфты 3ПКВТпнг-LS-10 не распространяют горение, с пониженным газо/дымовыделением.
Диапазон допустимых температур окружающей среды от -50°С до +50°С.
Для кабелей с проволочным экраном заземляющий провод формируется непосредственно из медных проволок экрана.
Для кабелей с ленточным, медным или алюминиевым экраном используются дополнительные аксессуары системы непаянного заземления (пружина постоянного давления из немагнитых марок стали и провод заземления).
Герметизация узла заземления достигается применением высокоадгезивного герметика-заполнителя.
Жильные трубки обладают превосходными трекингостойкими характеристиками и долговременной эрозийной стойкостью.
Вид изделия
Муфта кабельнаяТип изоляции
СПЭ/ЭПРТип муфты
концеваяТип установки
внутренняяРабочее напряжение
до 10 кВКоличество жил
3Комплект заземления
непаяныйКлиматическое исполнение
У 3Изготавливается по
ТУ 27.33.13-004-28448021-2018Сертификат
РОСС RU.HЕ06.Н16183Бренд
НПП ЭРГ
