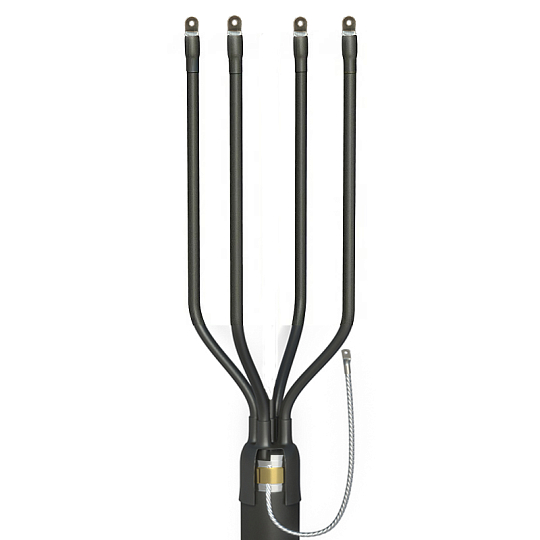

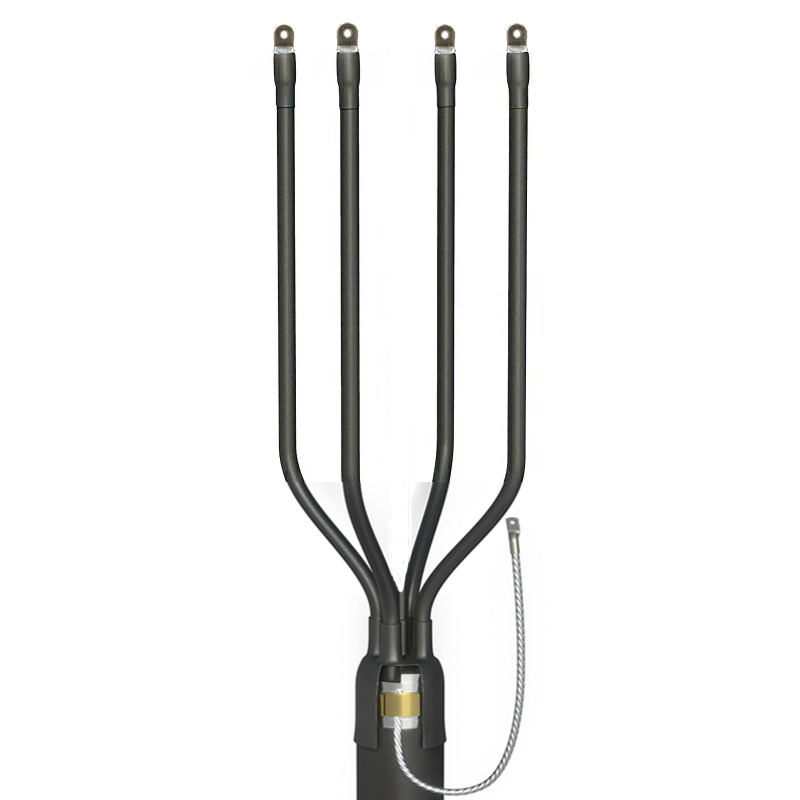

Кабельная Муфта 4 КВ(Н)Тп-1 (150-240) с наконечниками ZKabel (Бумага)
Артикул: ka50010115
Цена 4749.6 ₽ с НДС
Укажите количество
Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая концевая муфта 4КВ(Н)Тп 1 предназначена для оконцевания 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.
Муфта 4КВ(Н)Тп 1 устанавливается в помещениях всех категорий влажности и на открытом воздухе.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температурах.
Комплект муфты универсален и подходит для установки как наконечников под опрессовку, так и наконечников со срывными болтами.
Особенности конструкции муфты:
- Муфта включает непаяный комплект заземления.
- Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
В состав муфты 4КВ(Н)Тп 1 входит непаяный комплект заземления:
- Пружина ППД,
- Контактная пластина (терка),
- Провод заземления.
Состав комплекта
Трубка жильная - 0.8м.
Манжета с клеем - 0,12м
Манжета с клеем - 0,2м
Термоусаживаемая перчатка ТУП 4-3
Наконечник болтовой 2НБ-3
Проволока бандажная, оцинкованная
Пружина постоянного давления
Контактная пластина (терка)
Провод заземления МГЛ 25мм2 - 0,6м. с наконечником
Герметик узла заземления 45*2 - 0,7м
Салфетка бязь 0,25 х 0,8м
Перчатки х/б
Инструкция
Гофрокороб упаковочный
Вид изделия
Муфта кабельнаяТип изоляции
бумажнаяТип муфты
концеваяТип установки
внутренняя / наружнаяРабочее напряжение
до 1 кВКоличество жил
4Сечение кабеля, мм2
150-240Наличие защитного слоя в кабеле
без брони, с бронёйТип кабеля
ААБ2л, ААБл, ААБлГ, ААПл, ААШв(п), АСБ2л, АСБГ, АСБл, АСШв, СБ2л, СБШв, СБл, СП, СПГ, СПШв, СШвНаличие и тип контактных элементов
с наконечникамиКомплект заземления
НКЗДлина разделки
800 ммКлиматическое исполнение
УХЛ 1; 5Бренд
ZKabel
