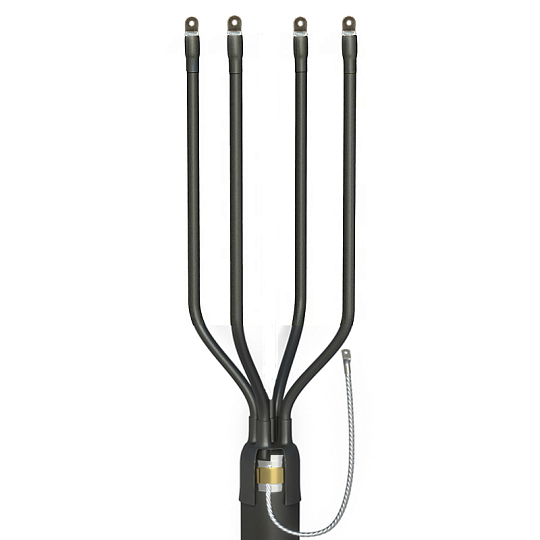

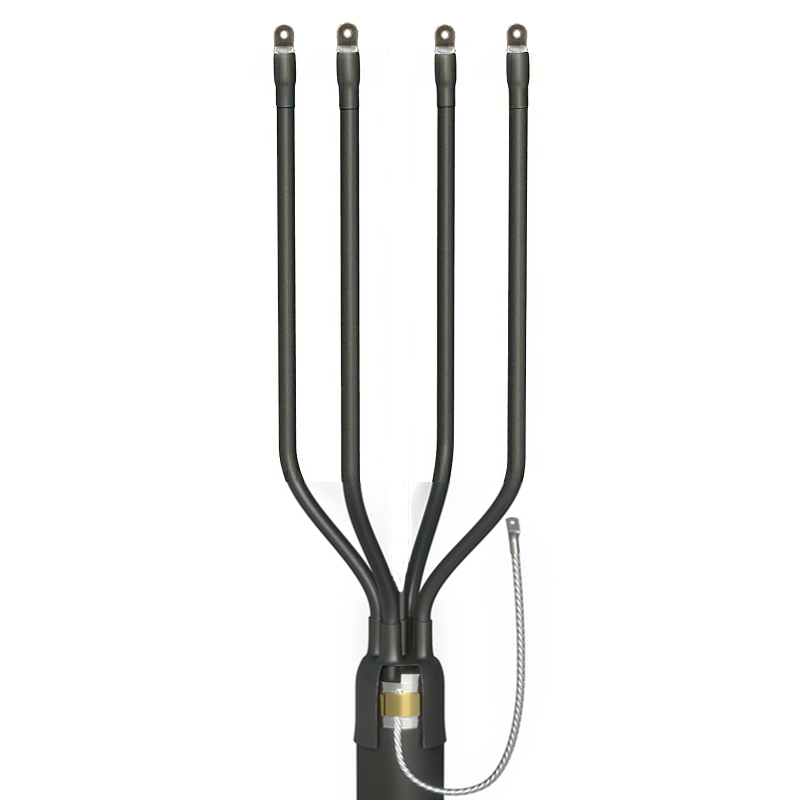

    Кабельная Муфта 4 КВ(Н)Тп-1 (70-120) с наконечниками ZKabel (Бумага)

    Артикул: ka50010113

    Цена 3273.53 с НДС

    Укажите количество

    Описание

    Характеристики

    Документы

    Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 1 кВ

    Назначение:
    Термоусаживаемая концевая муфта 4КВ(Н)Тп 1  предназначена для оконцевания 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.

    Муфта 4КВ(Н)Тп 1 устанавливается в помещениях всех категорий влажности и на открытом воздухе.
    Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температурах.
    Комплект муфты универсален и подходит для установки как наконечников под опрессовку, так и наконечников со срывными болтами.

    Особенности конструкции муфты:

    • Муфта включает непаяный комплект заземления.
    • Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.

    В состав муфты 4КВ(Н)Тп 1 входит паяный комплект заземления:

    • Пружина ППД,
    • Контактная пластина (терка).

    Состав комплекта

    4 шт

    Трубка жильная - 0.8м.

    4 шт

    Манжета с клеем - 0,12м

    1 шт

    Манжета с клеем - 0,2м

    1 шт

    Термоусаживаемая перчатка ТУП 4-2

    4 шт

    Наконечник болтовой 2НБ-2

    1 шт (2.5м)

    Проволока бандажная, оцинкованная

    1 шт

    Пружина постоянного давления

    1 шт

    Контактная пластина (терка)

    1 шт

    Провод заземления МГЛ 16мм2 - 0,6 м. с наконечником

    1 шт

    Герметик узла заземления 45*2 - 0,55м

    1 шт

    Салфетка бязь 0,25 х 0,8м

    1 пара

    Перчатки х/б

    1 шт

    Инструкция

    1 шт

    Гофрокороб упаковочный

    Вид изделия

    Муфта кабельная

    Тип изоляции

    бумажная

    Тип муфты

    концевая

    Тип установки

    внутренняя / наружная

    Рабочее напряжение

    до 1 кВ

    Количество жил

    4

    Сечение кабеля, мм2

    70-120

    Наличие защитного слоя в кабеле

    без брони, с бронёй

    Тип кабеля

    ААБ2л, ААБл, ААБлГ, ААПл, ААШв(п), АСБ2л, АСБГ, АСБл, АСШв, СБ2л, СБШв, СБл, СП, СПГ, СПШв, СШв

    Наличие и тип контактных элементов

    с наконечниками

    Комплект заземления

    НКЗ

    Длина разделки

    800 мм

    Климатическое исполнение

    УХЛ 1; 5

    Бренд

    ZKabel
