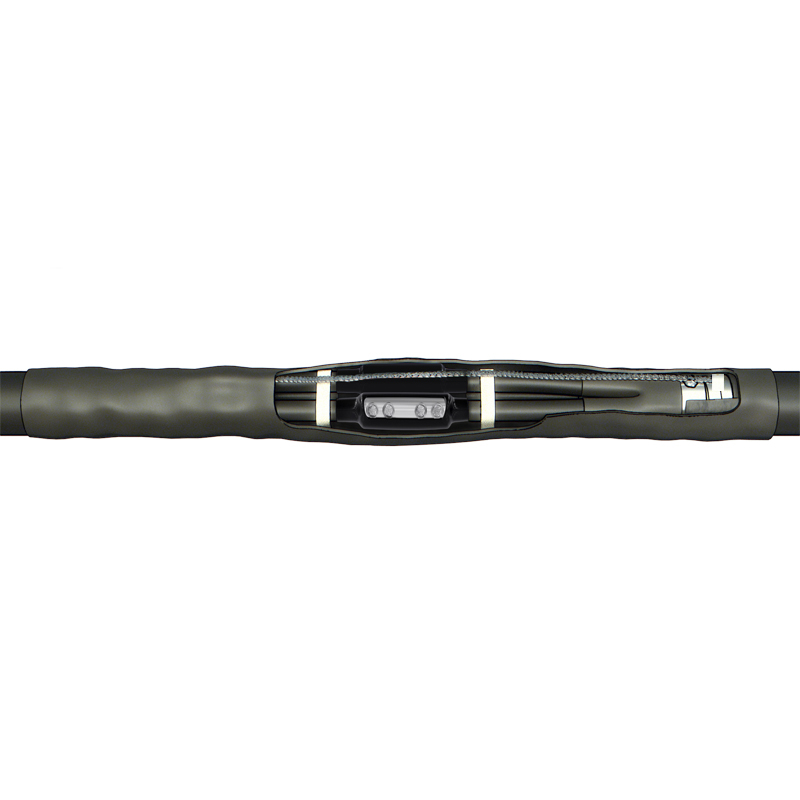

Кабельная Муфта 4 СТП-1 (70-120) с соединителями ZKabel
Артикул: ka50010211
Цена 6173.43 ₽ с НДС
Укажите количество
Соединительная кабельная муфта 4 СТП-1 для кабеля с бумажной масплопропитанной изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая соединительная муфта 4 СТП-1 предназначена для соединения 4-х жильного силового кабеля с бумажной маслопропитанной изоляцией на напряжение до 1 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфта 4 СТП-1 устанавливаются как в земле, так и на открытом воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Особенности конструкции муфты:
- Муфта комплектуется болтовыми соединителями.
- Полную герметизацию муфты обеспечивает термоплавкий клей, нанесенный методом соэкструзии.
- В состав муфты включет непаяный комплект заземления.
- Применение маслостойких жильных трубок и малостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
В состав коплекта муфты 4 СТП-1 включен непаяный комплект заземления:
- Пружина ППД,
- Контактная пластина (терка)
- Провод заземления.

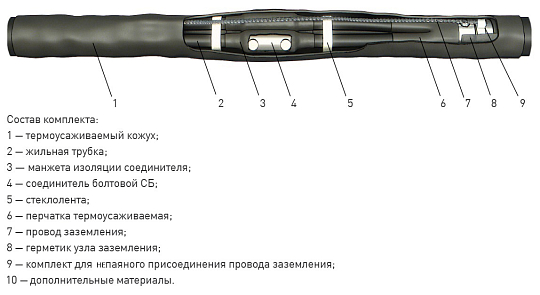

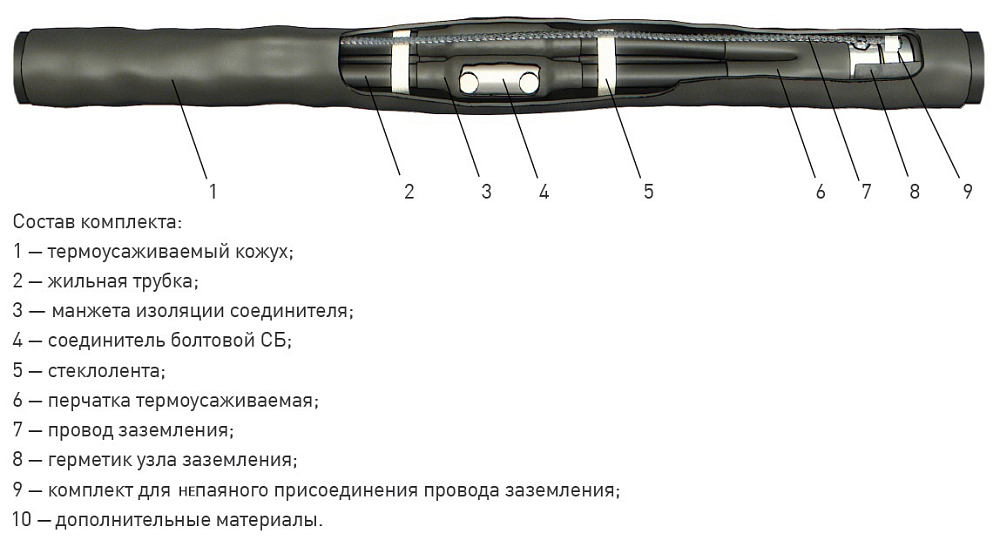

Состав комплекта
Термоусаживаемая перчатка ТУП 4-2
Наружный кожух с клеем - 1,22м
Манжета с клеем - 0,15м
Трубка жильная - 0.33м.
Соединитель болтовой 4СБ-2
Проволока бандажная, оцинкованная
Пружина постоянного давления
Контактная пластина (терка)
Провод заземления МГЛ 16мм2 - 1,15 м.
Герметик узла заземления 45*2 комплект 2шт х 0,55м
Перчатки х/б
Салфетка бязь 0,5 х 0,8м
Пакет п/э (труба)
Инструкция
Гофрокороб упаковочный
Вид изделия
Муфта кабельнаяТип изоляции
бумажнаяТип муфты
соединительнаяРабочее напряжение
до 1 кВКоличество жил
4Сечение кабеля, мм2
70-120Наличие защитного слоя в кабеле
без брони, с бронёйТип кабеля
ААБ2л, ААБл, ААБлГ, ААПл, ААШв(п), АСБ2л, АСБГ, АСБл, АСШв, СБ2л, СБШв, СБл, СП, СПГ, СПШв, СШвНаличие и тип контактных элементов
с соединителямиКомплект заземления
НКЗДлина разделки
1200 ммКлиматическое исполнение
УХЛ 1; 5Бренд
ZKabel
