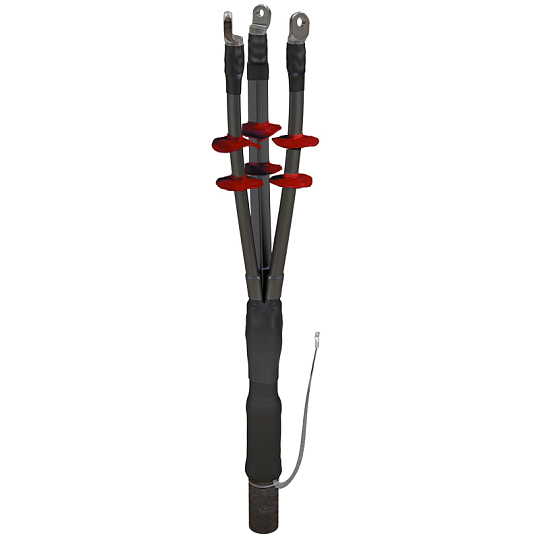

Концевые муфты кабельные 3 КНТп-10 (наружная установка) до 10 кВ с бумажной изоляцией
Муфта 3 КНТп-10 (25-50) с наконечниками (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21423 Остаток: 12 штМуфта 3 КНТп-10 (150-240) c наконечниками (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21422 Остаток: 152 шт| Артикул | Тип изделия | Сечение кабеля, мм2 | Наличие и тип контактных элементов | Комплект заземления | Длина разделки | Бренд | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta21219 | 3 КНТп-10 | 16-25 | без наконечников | паяный | 800 мм | ЗЭТАРУС |
2747.67
|
|
| zeta21423 | 3 КНТп-10 | 25-50 | с наконечниками | комбинированный | 800 мм | ЗЭТАРУС |
4376.60
|
|
| zeta21418 | 3 КНТп-10 | 25-50 | с наконечниками | паяный | 800 мм | ЗЭТАРУС |
4889.32
|
|
| zeta21443 | 3 КНТп-10 | 70-120 | с наконечниками | паяный | 1200 мм | ЗЭТАРУС |
7071.30
|
|
| zeta21221 | 3 КНТп-10 | 70-120 | без наконечников | паяный | 800 мм | ЗЭТАРУС |
4890.94
|
|
| zeta21416 | 3 КНТп-10 | 70-120 | с наконечниками | паяный | 800 мм | ЗЭТАРУС |
5739.38
|
|
| zeta21422 | 3 КНТп-10 | 150-240 | с наконечниками | комбинированный | 800 мм | ЗЭТАРУС |
6248.92
|
|
| zeta21414 | 3 КНТп-10 | 150-240 | с наконечниками | паяный | 800 мм | ЗЭТАРУС |
6776.64
|
|
| zeta21218 | 3 КНТп-10 | 150-240 | без наконечников | паяный | 800 мм | ЗЭТАРУС |
5093.40
|
|
| ka50020210 | 3 КНТп-10 | 25-50 | без наконечников | НКЗ | 800 мм | ZKabel |
3278.08
|
|
| ka50020211 | 3 КНТп-10 | 25-50 | с наконечниками | НКЗ | 800 мм | ZKabel |
4269.02
|
|
| ka50020212 | 3 КНТп-10 | 70-120 | без наконечников | НКЗ | 800 мм | ZKabel |
3916.73
|
|
| ka50020214 | 3 КНТп-10 | 150-240 | без наконечников | НКЗ | 800 мм | ZKabel |
4477.03
|

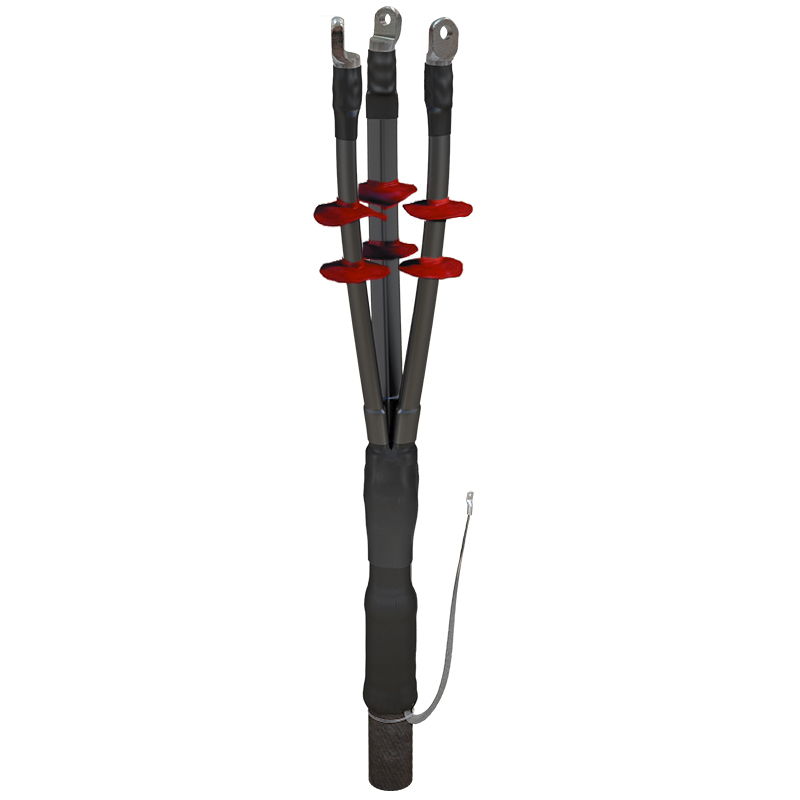

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемая концевая муфта 3 КНТп-10 применяется для оконцевания 3-х жильного кабеля с бумажной маслопропитанной изоляцией на напряжение до 10кВ.
Муфты 3 КНТп-10 устанавливаются на открытом воздухе

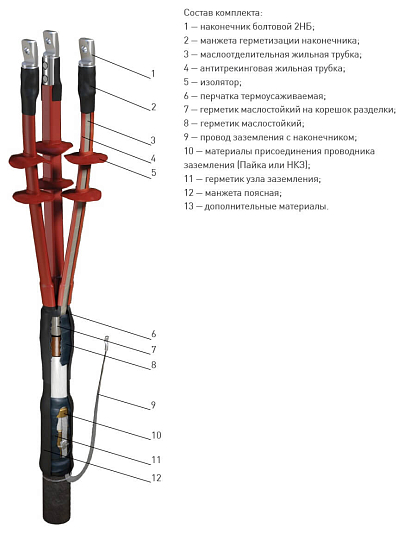

Особенности конструкции муфт:
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
- Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.
- Жильные изоляторы-"юбки", входящие в комплекты муфты, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
- Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
Варианты комплектов заземления в муфтах 3 КНТп-10:
-
Паяный комплект состоит из припоя ПОС-30 (150 г), припоя А (75г), жира паяльного (15г). Данный комплект включен в состав муфты 3 КНТП-10 ЗЭТАРУС с паяным комплектом заземления.
-
Комбинированный комплект заземления состоит из пружинки ППД, контактной пластины (терки), провода заземления, жира паяльного (15 г), припоя ПОС-30 (50 г.). Данный комплект включен в состав муфты 3 КНТП-10 с комбинированным комплектом заземления.
-
Непаяный состоит из пружинки ППД, контактной пластины (терки), провода заземления. Данный комплект включен в состав муфты 3 КНТП-10 Zkabel.
Вид изделия
Муфта кабельнаяТип изоляции
бумажнаяТип муфты
концеваяТип установки
наружнаяРабочее напряжение
до 10 кВКоличество жил
3Наличие защитного слоя в кабеле
без брони, с бронёйГорючесть
—Климатическое исполнение
УХЛ 1; 5
