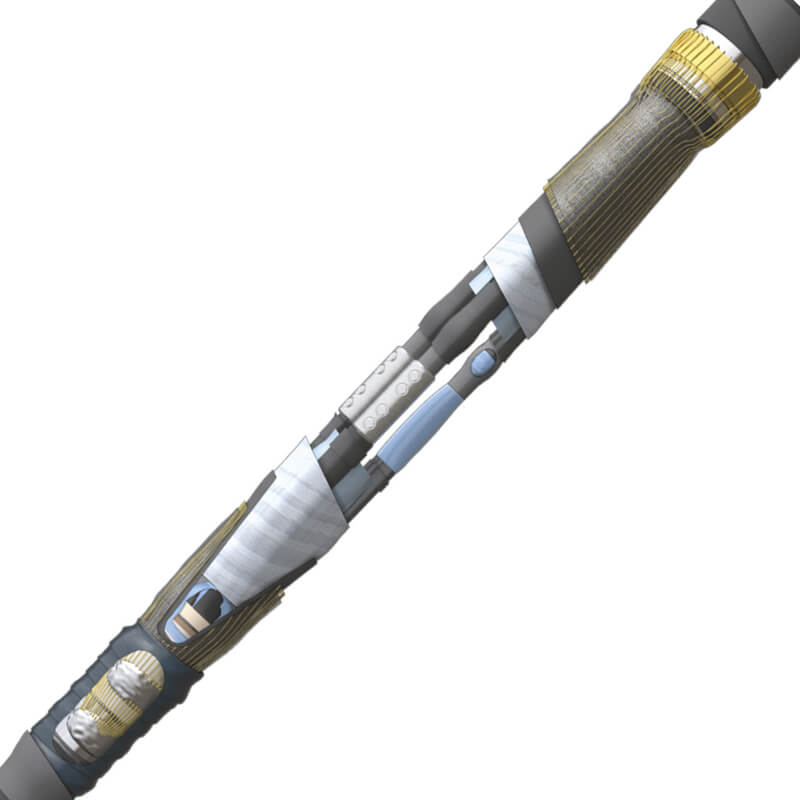

Переходные муфты для кабеля 3 СПТп-10 (БПИ 3ж–СПЭ 3ж) до 10 кВ

Переходные кабельные муфты типа 3 СПТп-10 (БПИ 3ж-СПЭ 3ж) для соединения силовых 3-х жильных кабелей c бумажной маслопропитанной изоляцией и 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена с ленточной броней или без брони с  медным проволочным экраном на напряжение 6-10 кВ.
Муфты 3 СПТп-10 (БПИ 3ж-СПЭ 3ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфт:

• Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
• Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля БПИ  и максимально снижает риск пробоя изоляции.
• Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля,  позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя СПЭ.
• Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
• Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
• Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
• Присоединение проволок экрана к бронелентам и оболочке кабеля с бумажной маслопропитанной изоляцией осуществляется методом пайки.
