Соединительные муфты кабельные 3 СТП-10 до 10 кВ (Бумага)
Муфта 3 СТП-10 (16-25) с соединителями (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21322 Остаток: 12 штМуфта 3 СТП-10 (25-50) с соединителями (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21321 Остаток: ОжидаетсяМуфта 3 СТП-10 (70-120) с соединителями (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21312 Остаток: 244 штМуфта 3 СТП-10 (150-240) с соединителями (комбинированный комплект заземления) ЗЭТАРУС
Артикул: zeta21310 Остаток: 12 шт| Артикул | Тип изделия | Сечение кабеля, мм2 | Наличие и тип контактных элементов | Комплект заземления | Бренд | Остаток | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|---|
| zeta24317 | 3 СТП-10 нг-Ls | 25-50 | с соединителями | универсальный | ЗЭТАРУС | 2 шт |
8961.70
|
|
| zeta24319 | 3 СТП-10 нг-Ls | 70-120 | с соединителями | универсальный | ЗЭТАРУС | Ожидается |
10759.18
|
|
| zeta24321 | 3 СТП-10 нг-Ls | 150-240 | с соединителями | универсальный | ЗЭТАРУС | 28 шт |
13867.48
|
|
| zeta21322 | 3 СТП-10 | 16-25 | с соединителями | комбинированный | ЗЭТАРУС | 12 шт |
6733.12
|
|
| zeta21211 | 3 СТП-10 | 16-25 | с соединителями | паяный | ЗЭТАРУС | Ожидается |
7288.94
|
|
| zeta21321 | 3 СТП-10 | 25-50 | с соединителями | комбинированный | ЗЭТАРУС | Ожидается |
6980.50
|
|
| zeta21222 | 3 СТП-10 | 25-50 | с соединителями | паяный | ЗЭТАРУС | 111 шт |
7536.38
|
|
| zeta21312 | 3 СТП-10 | 70-120 | с соединителями | комбинированный | ЗЭТАРУС | 244 шт |
8107.08
|
|
| zeta21213 | 3 СТП-10 | 70-120 | с соединителями | паяный | ЗЭТАРУС | 837 шт |
8678.37
|
|
| zeta21310 | 3 СТП-10 | 150-240 | с соединителями | комбинированный | ЗЭТАРУС | 12 шт |
10474.92
|
|
| zeta21210 | 3 СТП-10 | 150-240 | с соединителями | паяный | ЗЭТАРУС | 79 шт |
10694.85
|
|
| ka50020317 | 3 СТП-10 | 25-50 | без соединителей | НКЗ | ZKabel | 5 шт |
6079.45
|
|
| ka50020310 | 3 СТП-10 | 25-50 | с соединителями | НКЗ | ZKabel | 159 шт |
6314.41
|
|
| ka50020314 | 3 СТП-10 | 70-120 | без соединителей | НКЗ | ZKabel | Ожидается |
6701.26
|
|
| ka50020311 | 3 СТП-10 | 70-120 | с соединителями | НКЗ | ZKabel | 483 шт |
7579.42
|
|
| ka50020313 | 3 СТП-10 | 150-240 | без соединителей | НКЗ | ZKabel | Ожидается |
8417.40
|
|
| ka50020312 | 3 СТП-10 | 150-240 | с соединителями | НКЗ | ZKabel | Ожидается |
9127.31
|
Соединительные муфты для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемые соединительные муфты 3СТП-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфты 3СТП-10 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

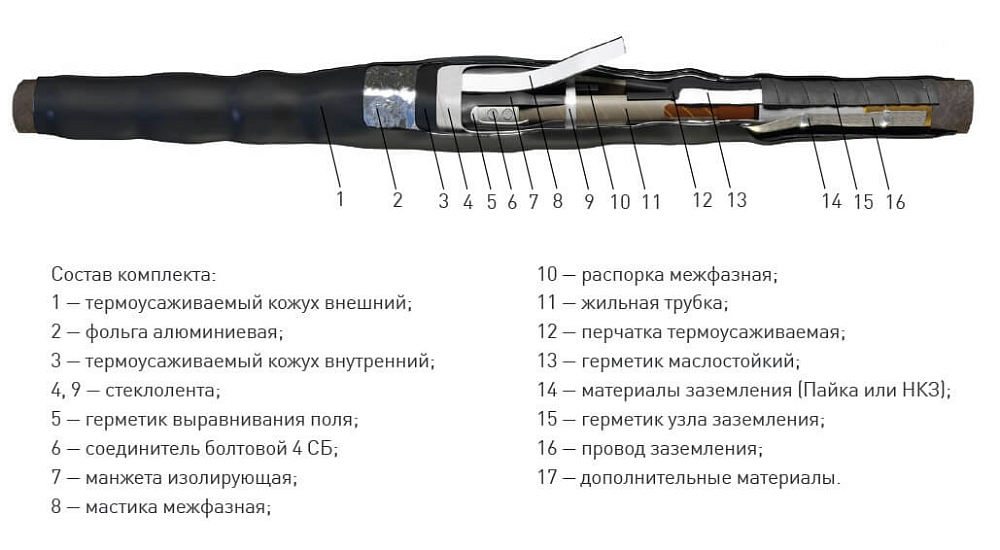

Особенности конструкции муфт:
- Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
- Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
- В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
- Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.
Варианты комплектов заземления в муфтах 3СТП-10:
- Паяный комплект состоит из припоя ПОС-30 (200 г), припоя А (75г), жира паяльного (15г). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с паяным комплектом заземления.
- Комбинированный комплект заземления состоит из пружинки ППД (2 шт.), терки (2 шт.), провода заземления, жира паяльного (15 г), припоя ПОС-30 (100 г.). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с комбинированным комплектом заземления.
- Непаяный состоит из пружинки ППД (2 шт.), терки (2 шт.), провод заземления. Данный комплект включен в состав муфты 3СТП-10 Zkabel.
Вид изделия
Муфта кабельнаяТип изоляции
бумажнаяТип муфты
соединительнаяРабочее напряжение
до 10 кВКоличество жил
3Наличие защитного слоя в кабеле
без брони, с бронёйДлина разделки
1200 ммКлиматическое исполнение
УХЛ 1; 5
