Наконечники с рядным расположением болтов до 10кВ

Кабельные болтовые наконечники 1НБ и 2НБ с рядным расположением болтов

Наконечник болтовой 2НБ-1-005 (25-50) ЗЭТАРУС

Артикул: zeta10542 Остаток: 27 779 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

~19.07.2024

Новосибирск

27 779 шт

~23.07.2024

*Дата поступлений указана расчетно на дату заказа.
Более точную дату узнайте у менеджера.
Для заказа количества большего чем есть в наличии
обратитесь к менеджеру

Номинальное сечение, мм2: 25-50

Внутренний диаметр, мм: 11

Диаметр контактного стержня, мм: 10

Длина корпуса, мм: 62

Наличие покрытия: Нет

232.01

р/шт

от 1 шт

- +

Наконечник болтовой 1НБ-0-005 (10-25) ЗЭТАРУС

Артикул: zeta10540 Остаток: 9 175 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

102 шт

~24.07.2024

Новосибирск

9 073 шт

~16.07.2024

Номинальное сечение, мм2: 10-25

Внутренний диаметр, мм: 16

Диаметр контактного стержня, мм: 6

Длина корпуса, мм: 38

Наличие покрытия: Нет

111.95

р/шт

от 1 шт

- +

Наконечник болтовой 1НБ-0-100 (10-25) ЗЭТАРУС

Артикул: zeta10541 Остаток: 546 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

180 шт

Уточнить

Новосибирск

366 шт

Уточнить

Номинальное сечение, мм2: 10-25

Внутренний диаметр, мм: 16

Диаметр контактного стержня, мм: 6

Длина корпуса, мм: 38

Наличие покрытия: Гальваническое

162.11

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-1-100 (25-50) ЗЭТАРУС

Артикул: zeta10543 Остаток: 1 893 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

~17.07.2024

Новосибирск

1 893 шт

Уточнить

Номинальное сечение, мм2: 25-50

Внутренний диаметр, мм: 11

Диаметр контактного стержня, мм: 10

Длина корпуса, мм: 62

Наличие покрытия: Гальваническое

286.60

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-2-001 (70-120) ЗЭТАРУС

Артикул: zeta10527 Остаток: 23 794 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

2 720 шт

~01.08.2024

Новосибирск

21 074 шт

~16.07.2024

Номинальное сечение, мм2: 70-120

Внутренний диаметр, мм: 17

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 102

Наличие покрытия: Нет

405.10

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-2-002 (70-120) ЗЭТАРУС

Артикул: zeta10545 Остаток: 881 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

416 шт

~17.07.2024

Новосибирск

465 шт

~30.07.2024

Номинальное сечение, мм2: 70-120

Внутренний диаметр, мм: 17

Диаметр контактного стержня, мм: 16

Длина корпуса, мм: 88

Наличие покрытия: Нет

391.45

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-2-005 (70-120) ЗЭТАРУС

Артикул: zeta10515 Остаток: 13 864 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

~19.07.2024

Новосибирск

13 864 шт

~23.07.2024

Номинальное сечение, мм2: 70-120

Внутренний диаметр, мм: 17

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 88

Наличие покрытия: Нет

382.35

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-2-100 (70-120) ЗЭТАРУС

Артикул: zeta10544 Остаток: 4 422 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

Новосибирск

4 422 шт

Уточнить

Номинальное сечение, мм2: 70-120

Внутренний диаметр, мм: 17

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 88

Наличие покрытия: Гальваническое

520.85

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-2-102 (70-120) ЗЭТАРУС

Артикул: zeta10546 Остаток: 11 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

Новосибирск

11 шт

Уточнить

Номинальное сечение, мм2: 70-120

Внутренний диаметр, мм: 17

Диаметр контактного стержня, мм: 16

Длина корпуса, мм: 88

Наличие покрытия: Гальваническое

541.39

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-3-001 (150-240) ЗЭТАРУС

Артикул: zeta10528 Остаток: 15 111 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

735 шт

~01.08.2024

Новосибирск

14 376 шт

~16.07.2024

Номинальное сечение, мм2: 150-240

Внутренний диаметр, мм: 26

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 118

Наличие покрытия: Нет

604.73

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-3-002 (150-240) ЗЭТАРУС

Артикул: zeta10549 Остаток: 174 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

14 шт

~08.08.2024

Новосибирск

160 шт

~30.07.2024

Номинальное сечение, мм2: 150-240

Внутренний диаметр, мм: 26

Диаметр контактного стержня, мм: 16

Длина корпуса, мм: 107

Наличие покрытия: Нет

581.54

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-3-005 (150-240) ЗЭТАРУС

Артикул: zeta10516 Остаток: 19 481 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

1 787 шт

~17.07.2024

Новосибирск

17 694 шт

~23.07.2024

Номинальное сечение, мм2: 150-240

Внутренний диаметр, мм: 26

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 107

Наличие покрытия: Нет

568.56

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-3-100 (150-240) ЗЭТАРУС

Артикул: zeta10548 Остаток: Ожидается

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

Новосибирск

Уточнить

~22.07.2024

Номинальное сечение, мм2: 150-240

Внутренний диаметр, мм: 26

Диаметр контактного стержня, мм: 12

Длина корпуса, мм: 107

Наличие покрытия: Гальваническое

878.43

р/шт

от 1 шт

- +

Наконечник болтовой 2НБ-3-102 (150-240) ЗЭТАРУС

Артикул: zeta10550 Остаток: 313 шт

Наличие на складах

Склады

Наличие

Поступление*

Москва

Уточнить

Новосибирск

313 шт

Уточнить

Номинальное сечение, мм2: 150-240

Внутренний диаметр, мм: 26

Диаметр контактного стержня, мм: 16

Длина корпуса, мм: 107

Наличие покрытия: Гальваническое

904.84

р/шт

от 1 шт

- +

Артикул	Тип изделия	Номинальное сечение, мм2	Внутренний диаметр, мм	Диаметр контактного стержня, мм	Длина корпуса, мм	Наличие покрытия	Остаток	Цена, ₽ с НДС	Купить
zeta10542	2НБ-1-005	25-50	11	10	62	Нет	27 779 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить ~19.07.2024 Новосибирск 27 779 шт ~23.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	232.01	- +
zeta10540	1НБ-0-005	10-25	16	6	38	Нет	9 175 шт Наличие на складах Склады Наличие Поступление* Москва 102 шт ~24.07.2024 Новосибирск 9 073 шт ~16.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	111.95	- +
zeta10541	1НБ-0-100	10-25	16	6	38	Гальваническое	546 шт Наличие на складах Склады Наличие Поступление* Москва 180 шт Уточнить Новосибирск 366 шт Уточнить Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	162.11	- +
zeta10543	2НБ-1-100	25-50	11	10	62	Гальваническое	1 893 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить ~17.07.2024 Новосибирск 1 893 шт Уточнить Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	286.60	- +
zeta10527	2НБ-2-001	70-120	17	12	102	Нет	23 794 шт Наличие на складах Склады Наличие Поступление* Москва 2 720 шт ~01.08.2024 Новосибирск 21 074 шт ~16.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	405.10	- +
zeta10545	2НБ-2-002	70-120	17	16	88	Нет	881 шт Наличие на складах Склады Наличие Поступление* Москва 416 шт ~17.07.2024 Новосибирск 465 шт ~30.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	391.45	- +
zeta10515	2НБ-2-005	70-120	17	12	88	Нет	13 864 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить ~19.07.2024 Новосибирск 13 864 шт ~23.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	382.35	- +
zeta10544	2НБ-2-100	70-120	17	12	88	Гальваническое	4 422 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить Уточнить Новосибирск 4 422 шт Уточнить Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	520.85	- +
zeta10546	2НБ-2-102	70-120	17	16	88	Гальваническое	11 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить Уточнить Новосибирск 11 шт Уточнить Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	541.39	- +
zeta10528	2НБ-3-001	150-240	26	12	118	Нет	15 111 шт Наличие на складах Склады Наличие Поступление* Москва 735 шт ~01.08.2024 Новосибирск 14 376 шт ~16.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	604.73	- +
zeta10549	2НБ-3-002	150-240	26	16	107	Нет	174 шт Наличие на складах Склады Наличие Поступление* Москва 14 шт ~08.08.2024 Новосибирск 160 шт ~30.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	581.54	- +
zeta10516	2НБ-3-005	150-240	26	12	107	Нет	19 481 шт Наличие на складах Склады Наличие Поступление* Москва 1 787 шт ~17.07.2024 Новосибирск 17 694 шт ~23.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	568.56	- +
zeta10548	2НБ-3-100	150-240	26	12	107	Гальваническое	Ожидается Наличие на складах Склады Наличие Поступление* Москва Уточнить Уточнить Новосибирск Уточнить ~22.07.2024 Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	878.43	- +
zeta10550	2НБ-3-102	150-240	26	16	107	Гальваническое	313 шт Наличие на складах Склады Наличие Поступление* Москва Уточнить Уточнить Новосибирск 313 шт Уточнить Дата поступлений указана расчетно на дату заказа. Более точную дату узнайте у менеджера. Для заказа количества большего чем есть в наличии обратитесь к менеджеру*	904.84	- +

Описание

Свойства

Документы

Видео

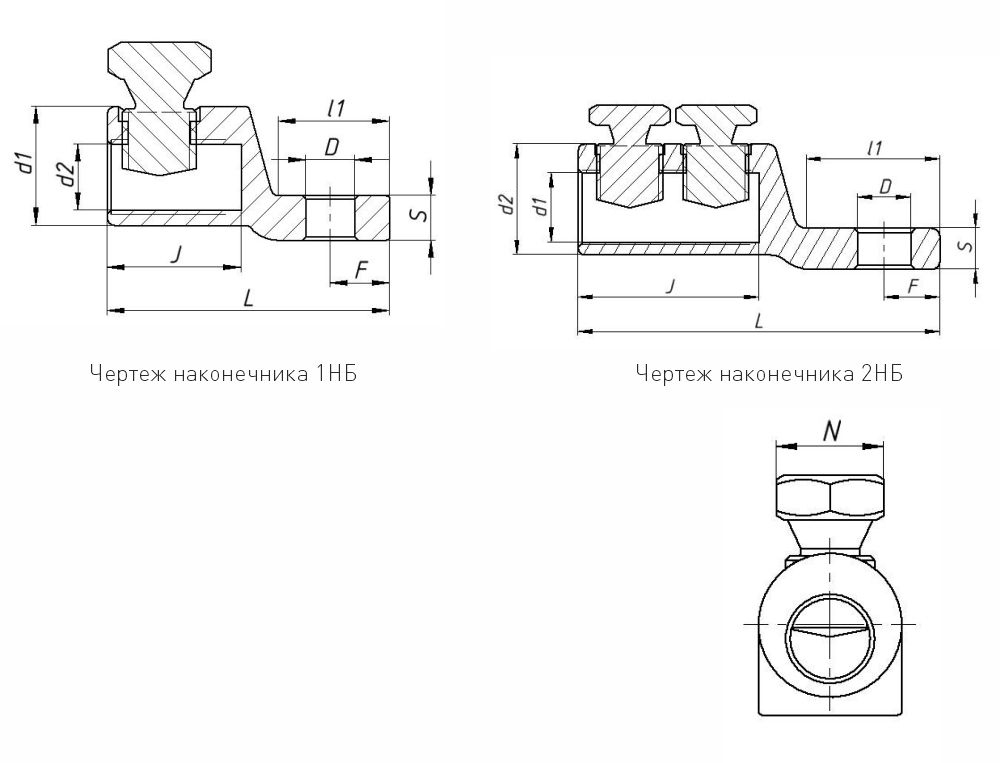

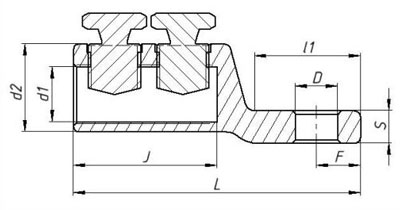

Наконечники болтовые кабельные 1НБ, 2НБ предназначены для оконцевания:

Секторных и круглых алюминиевых и медных жил кабеля с пластиковой (ПВХ, СПЭ), бумажной маслопропитанной изоляцией до 1 кВ.
Секторных алюминиевых и медных жил кабеля с бумажной маслопропитанной изоляцией до 10 кВ.

Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.

Расшифровка обозначения элемента:

Особенности конструкции:

Расположение болтов на корпусе наконечника рядное.
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника.
Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
Диаметр отверстия лопатки 2НБ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно.
Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусаживаемую изоляционную манжету.

Вид изделия

Наконечник болтовой

Тип соединителя

Наконечник

Метод монтажа

Болтовой

Материал болта

Алюминий

Рабочее напряжение

до 10 кВ

Климатическое исполнение

УХЛ 1, 5

Гарантийный срок эксплуатации

25 лет

Срок службы

50 лет

Отверстие под жилу

Эксцентриковое

Материал

алюминий

Изготавливается по

ТУ 27.33.13.120-034-99856433-2019

Сертификат

РОСС RU.АД07.Н02021

Бренд

ЗЭТАРУС
