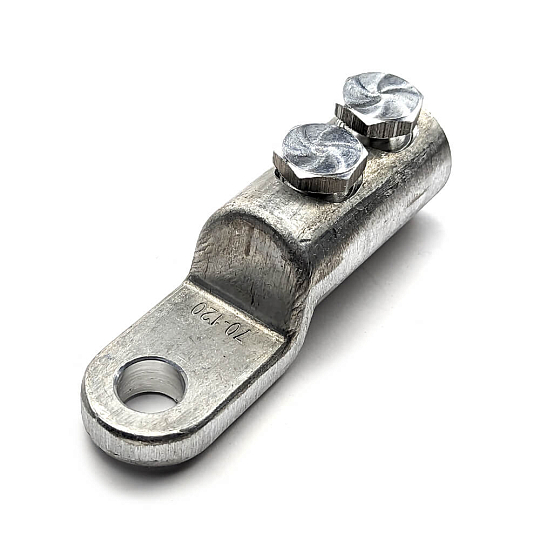

Наконечник болтовой 2НБ-2-001 (70-120) ЗЭТАРУС со срывными болтами
Артикул: zeta10527
Цена 433.46 ₽ с НДС
Укажите количество
Наличие на складах
Склад
Наличие
Поступление*
Москва
Уточнить
~09.12.2024
Новосибирск
Уточнить
~29.11.2024
Наконечник болтовой 2НБ-2-001 предназначен для оконцевания секторных и круглых (до 1 кВ) алюминиевых и медных жил кабеля с пластиковой (ПВХ, СПЭ до 1 кВ.и кабеля с бумажной маслопропитанной изоляцией до 10 кВ. Сечение кабеля 70-120 мм2.
Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
Особенности конструкции:
- Расположение болтов на корпусе наконечника 2НБ-2-001 рядное.
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника.
- Наконечник 2НБ-2-001 комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.
- Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусаживаемую изоляционную манжету.
|
Размеры, мм
|
|||||||
|---|---|---|---|---|---|---|---|
| d1 | d2 | J | N | D | L | S | F |
| 17 | 27 | 48 | 17 | 13 | 102 | 10 | 14 |
Вид изделия
Наконечник болтовойТип соединителя
НаконечникМетод монтажа
БолтовойМатериал болта
АлюминийРабочее напряжение
до 10 кВНоминальное сечение, мм2
70-120Внутренний диаметр, мм
17Диаметр контактного стержня, мм
12Климатическое исполнение
УХЛ 1, 5Материал
алюминийГарантийный срок эксплуатации
25 летСрок службы
50 летДлина корпуса, мм
102Наличие покрытия
НетИзготавливается по
ТУ 27.33.13.120-034-99856433-2019Сертификат
РОСС RU.АД07.Н02021Бренд
ЗЭТАРУС
