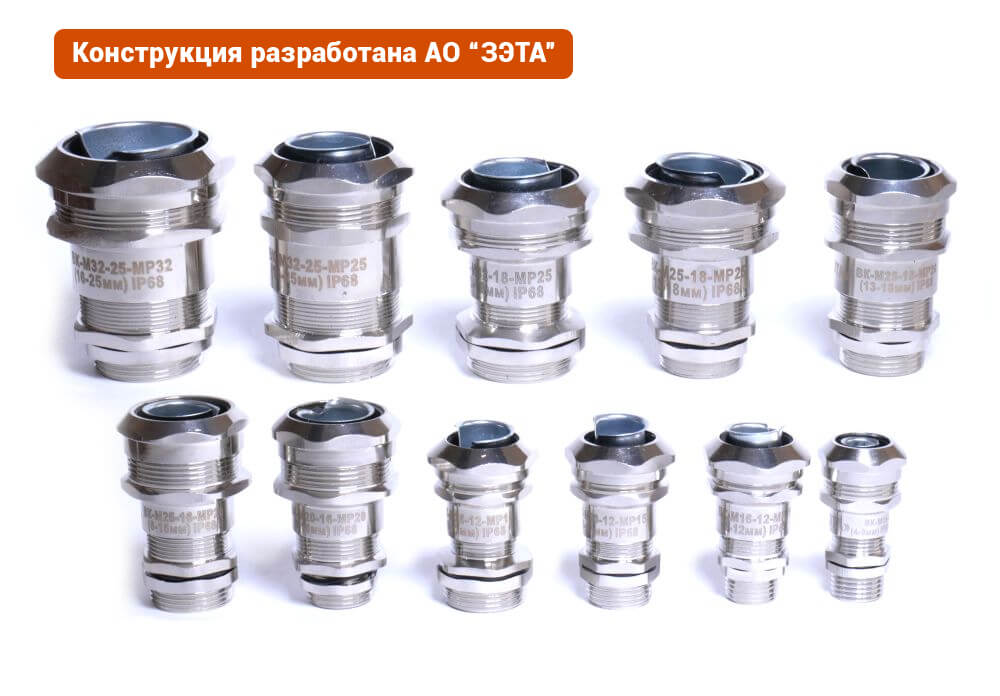

Кабельный ввод для металлорукава ВК-М-МР
| Артикул | Тип изделия | Мин. внутр. диаметр м-а D3, мм | Макс. нар. диаметр м-а D4, мм | Диаметр | Макс. диаметр отверстия в оболочке, мм | Цена, ₽ с НДС | Купить |
|---|---|---|---|---|---|---|---|
| zeta30010 | ВК-М16- 8-МР10 | 10 | 16 | 4-8 | 16,2-16,7 |
411.06
|
|
| zeta30011 | ВК-М16-12-МР15 | 14,8 | 21 | 6-12 | 16,2-16,7 |
519.93
|
|
| zeta30012 | ВК-М20-12-МР15 | 14,8 | 21 | 6-12 | 20,2-20,7 |
572.24
|
|
| zeta30013 | ВК-М20-16-МР20 | 20 | 26,5 | 8-16 | 20,2-20,7 |
773.01
|
|
| zeta30020 | ВК-М25-12-МР15 | 14,8 | 21 | 6-12 | 25,2-25,7 |
859.80
|
|
| zeta30014 | ВК-М25-16-МР20 | 20 | 26,5 | 8-16 | 25,2-25,7 |
869.69
|
|
| zeta30015 | ВК-М25-18-МР20 | 20 | 26,5 | 13-18 | 25,2-25,7 |
990.90
|
|
| zeta30016 | ВК-М25-18-МР25 | 25 | 33,5 | 13-18 | 25,2-25,7 |
1089.90
|
|
| zeta30021 | ВК-М32-16-МР20 | 20 | 26,5 | 8-16 | 32,2-32,7 |
1146.55
|
|
| zeta30017 | ВК-М32-18-МР25 | 25 | 33,5 | 13-18 | 32,2-32,7 |
1294.68
|
|
| zeta30018 | ВК-М32-25-МР25 | 25 | 33,5 | 16-25 | 32,2-32,7 |
1418.76
|
|
| zeta30019 | ВК-М32-25-МР32 | 32 | 41 | 16-25 | 32,2-32,7 |
1881.22
|
|
| zeta30035 | ВК-М63-44-МР50 | 50 | 59 | 36-44 | 63,2-63,7 |
4711.04
|
|
| zeta30033 | ВК-М50-38-МР50 | 50 | 59 | 30-38 | 50,2-50,7 |
3677.61
|
|
| zeta30032 | ВК-М48-38-МР50 | 50 | 59 | 30-38 | 48,2-48,7 |
3537.64
|
|
| zeta30030 | ВК-М48-33-МР38 | 37,8 | 46,8 | 25-33 | 48,2-48,7 |
3318.19
|
|
| zeta30029 | ВК-М42-33-МР50 | 50 | 59 | 25-33 | 42,2-42,7 |
3370.58
|
|
| zeta30027 | ВК-М42-30-МР50 | 50 | 59 | 22-30 | 42,2-42,7 |
3336.20
|
|
| zeta30026 | ВК-М42-30-МР38 | 37,8 | 46,8 | 22-30 | 42,2-42,7 |
2771.25
|
|
| zeta30025 | ВК-М40-30-МР50 | 50 | 59 | 22-30 | 40,2-40,7 |
3331.10
|
|
| zeta30024 | ВК-М40-30-МР38 | 37,8 | 46,8 | 22-30 | 40,2-40,7 |
2176.64
|
|
| zeta30022 | ВК-М40-25-МР32 | 32 | 41 | 16-25 | 40,2-40,7 |
2084.92
|
|
| zeta30009 | ВК-М16-8-МР12 | 12 | 18 | 4-8 | 16,2-16,7 |
442.88
|
|
| zeta30008 | ВК-М12-8-МР12 | 12 | 18 | 4-8 | 12,2-12,5 |
404.81
|
|
| zeta30007 | ВК-М12-8-МР10 | 10 | 16 | 4-8 | 12,2-12,5 |
392.78
|
|
| zeta30034 | ВК-М60-44-МР50 | 50 | 59 | 36-44 | 60,2-60,7 |
4607.12
|
|
| zeta30031 | ВК-М48-33-МР50 | 50 | 59 | 25-33 | 48,2-48,7 |
3500.80
|
|
| zeta30028 | ВК-М42-33-МР38 | 37,8 | 46,8 | 25-33 | 42,2-42,7 |
3161.36
|
|
| zeta30023 | ВК-М40-25-МР38 | 37,8 | 46,8 | 16-25 | 40,2-40,7 |
2176.41
|

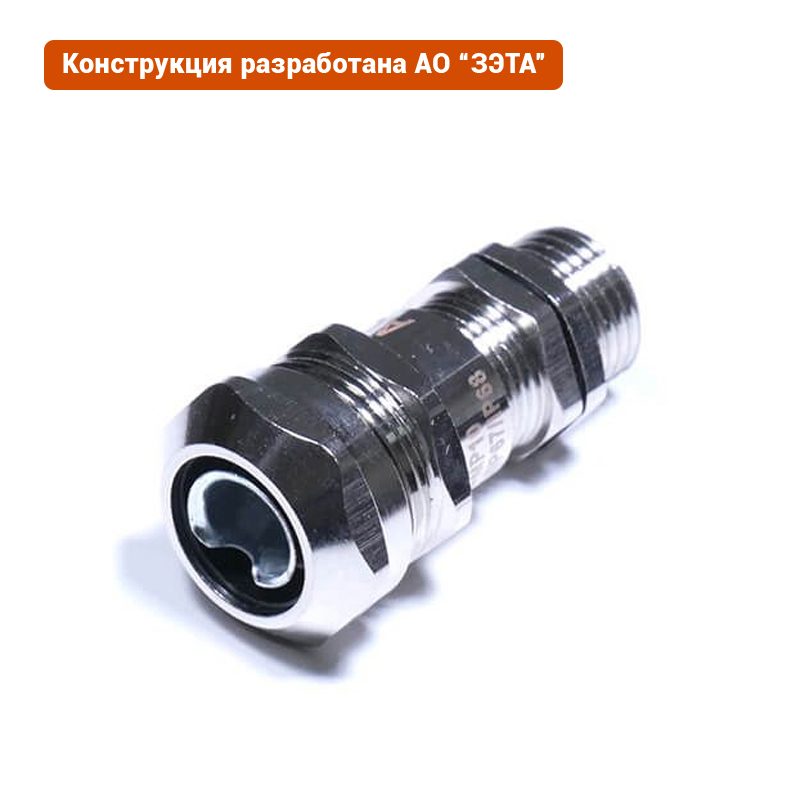

Кабельный ввод для металлорукава серии ВК-М-МР предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения, проложенного в металлорукаве, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок.
Конструкция кабельного ввода М-МР представляет собой симбиоз двух устройств: латунного кабельного ввода серии М и муфты вводной МВ-М(РКн).

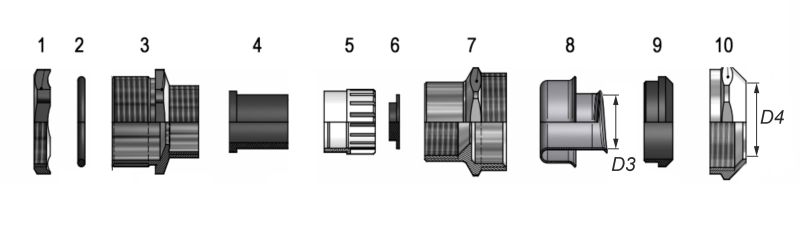

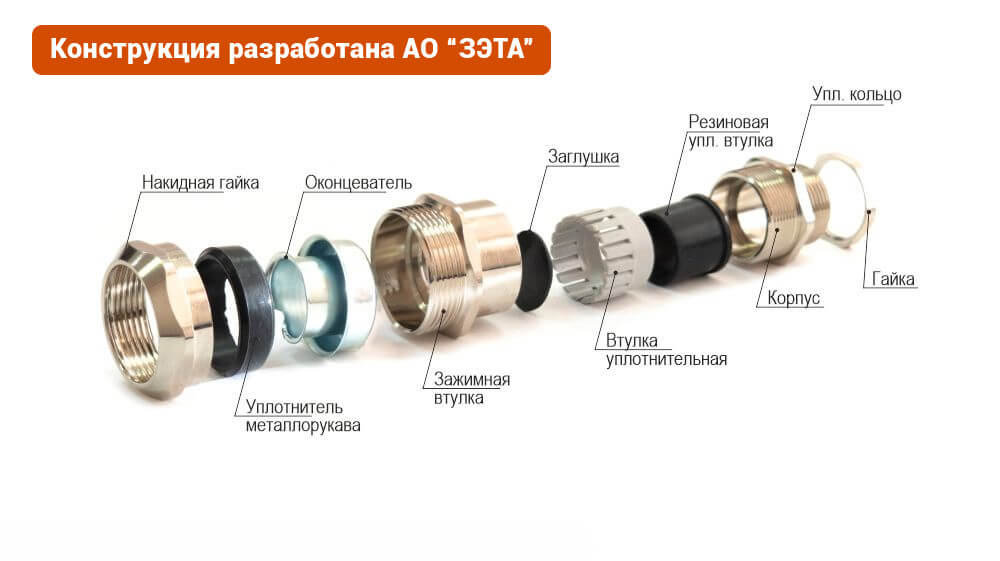

Состав комплекта:
- Гайка,
- Круглое уплотнительное кольцо,
- Корпус,
- Резиновая уплотнительная втулка,
- Втулка уплотнительная
- Заглушка,
- Зажимная втулка,
- Оконцеватель,
- Уплотнитель металлорукава,
- Накидная гайка.
Вид изделия
Кабельный вводВид резьбы
MМатериал уплотнителя
Резина МБСТемпература транспортировки, монтажа и эксплуатации
от -40° до +100°Климатическое исполнение
УХЛ 1,5Материал
Никелированная латуньСтепeнь IP
IP66/IP67/IP68Изготавливается по
ТУ 27.33.13.130-055-99856433-2023Сертификат
04ИДЮ128.RU.С01615Бренд
ГОФРОМАТИК
