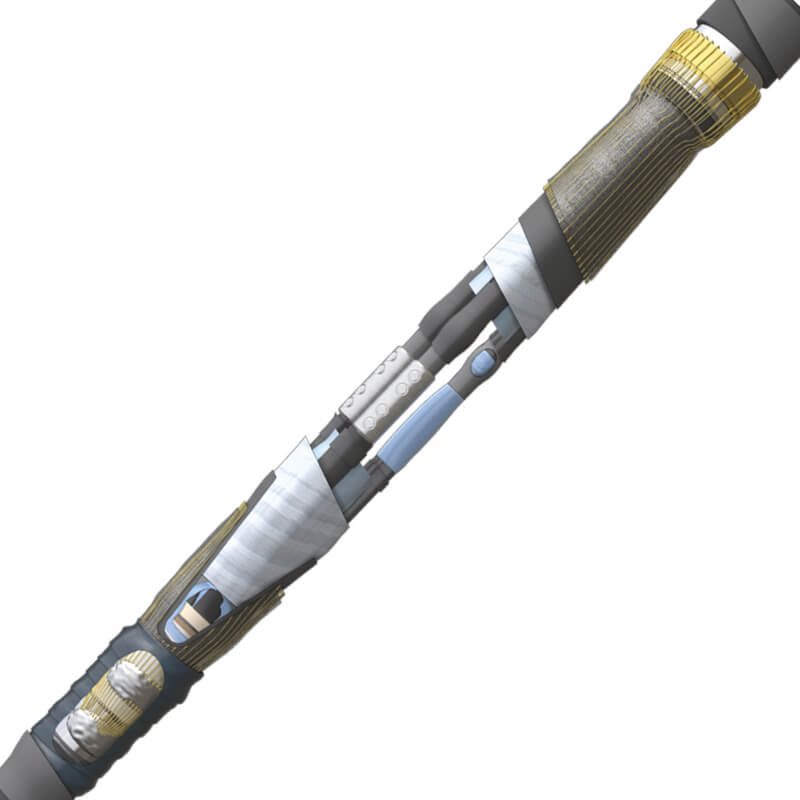

Муфта 3 СПТп-10 (150-240) БПИ 3ж-СПЭ 1ж ЗЭТАРУС

Переходная кабельная Муфта 3 СПТп-10 (150-240) БПИ 3ж-СПЭ 1ж ЗЭТАРУС

Артикул: zeta22515

Цена 16416.63 ₽ с НДС

Укажите количество

Описание

Характеристики

Документы

Переходные кабельные муфты типа 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) для соединения силовых 3-х жильных кабелей c бумажной маслопропитанной изоляцией и 3-мя одножильными силовыми кабелями с изоляцией из сшитого полиэтилена с медным проволочным экраном на напряжение 6-10 кВ.
Муфты 3 СПТп-10 (БПИ 3ж-СПЭ 1ж) устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Особенности конструкции муфт:

Применение двухслойных трубок в конструкции муфты позволяет надежно изолировать места соединения жил кабеля, выравнивает напряженность электрического поля. В отличии от конструкции с 2-мя манжетами, применение двухслойной трубки предотвращает появление воздушных полостей – что обеспечивает заявленный срок службы муфты.
Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля БПИ и максимально снижает риск пробоя изоляции.
Применение специального герметика и трубок стресс-контроля со свойствами выравнивания напряженности электрического поля, позволяет максимально снизить риск пробоя изоляции на срезе проводящего слоя СПЭ.
Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
Заполнение межфазного пространства специальной мастикой позволяет добиться отсутствия пустот, исключить ионизацию воздуха внутри муфты, что положительно влияет на срок эксплуатации муфты.
Универсальные болтовые соединители 4СБ с болтами со срывными головками, с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения как алюминиевых, так и медных жил кабеля.
Присоединение проволок экрана к бронелентам и оболочке кабеля БПИ осуществляется методом пайки.

Состав комплекта

3 шт
